1)主时钟38.4MHz的产生电路

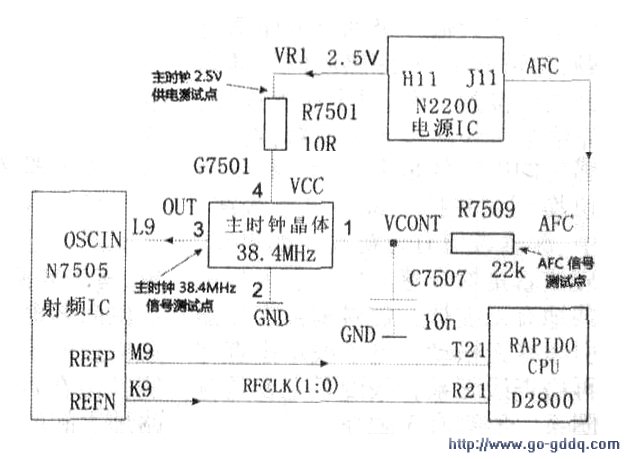

在前面讲解过，寻找主时钟电路，必须找到主时钟晶体振荡器“AFC”标识。主时钟信号一般都要经过射频lC进行放大处理，所以一般都与射频lC有关。因此，可先寻找射频电路。仔细查看射频电路原理图，从射频lCN7505的右上附近可看到一个标示有“AFC”英文，再看它经过一个电阻R7509后，连接到一个序号为G7501器件的(1)脚，这就是主时钟晶体振荡器，如下图所示。
主时钟晶体振荡器要正常工作，必须满足两个条件，这两个条件就是我们维修时的重点：一个是供电vx0条件，一个是控制AFC。从图7中可看到．G7501时钟晶体(4)脚标示为vCC．是其直流供电，是由电源lC输出的VRl(2.5V)来提供。当晶体振荡器得到供电后就开始振荡工作．产生38.4MHz时钟信号，从(3)脚输出（标示为OUT），直接送到接收射频lC的L9脚（OSCIN表示振荡信号输入）。
不过我们要注意的是，这个时钟信号是送到射频IC，而不是直接进入CPU．问题是我们要寻找进入CPU作为其开机的主时钟，那怎么看呢？仔细查看，在射频IC的M9、K9脚外标示有RFCLK(1:0)，就是主时钟信号的输出。再查看逻辑电路原理图，在该图的左边也有同样的标示，这就是从射频lC送来的主时钟信号．其中的(1：0)表示送来的时钟信号有两路，直接送到CPU的T21、R21脚，作为CPU的工作时钟。
如果主时钟信号38.4MHz不准确，说明已发生了频率偏移现象，导致手机产生无信号故障，主要原因是AFC自动频率控制信号不正常引起．这时我们应该怎么分析维修呢？

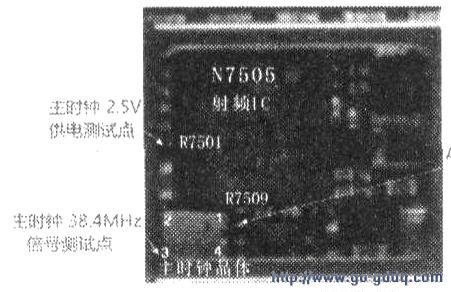

AFC自动频率控制信号是由电源IC内部的音频取样比较后输出的。从图7中可看到在电源lC的Jll标示为AFC英文，说明AFC自动频率控制信号是从电源IC输出的，送到主时钟晶体振荡器G7501的(1)脚的，具体测量点如下图所示。如果主时钟发生频偏现象，应检查电源lC以及AFC电路中的电阻R7509是否开路或虚焊。
2)实时时钟32.768kHz信号产生电路

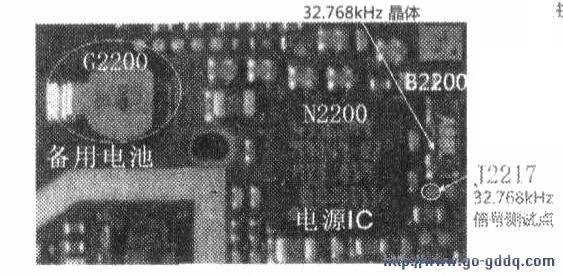

32.768kHz信号的产生电路一般都是由电源lC内部振荡器与32.768kHz实时时钟晶体构成，见上图。电源lC得到供电后，其内部振荡器产生一个自由振荡信号从电源IC的L9脚输出，到实时时钟32.768kHz晶体的输入端，经固有频率控制后，从晶体一端输出到电源IC的L8脚输入。在电源lC内部经放大和时钟信号波形变换后，从电源lC的L5脚输出一个实时时钟信号SIClk通过与复位等信号合成的总线PUSL(7:0)到CPU的R19脚，作为CPU工作时的实时时钟信号，满足CPU工作的时钟条件。32.768kHz信号电路实物测量点如下图所示。

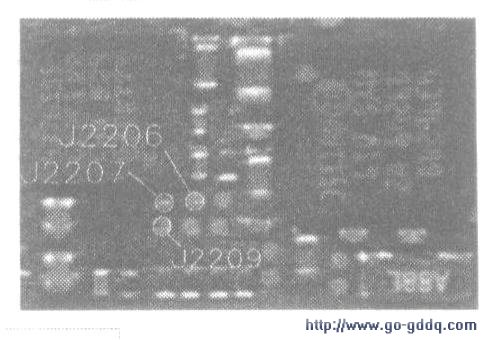

在实时时钟电路当中．我们还必须注意实时时钟的供电问题！实时时钟有两路供电：一路是电源lC得到电池供电时，即为实时时钟晶体振荡电路供电：另一路是后备电池为实时时钟电路供电(1.5V)。电源IC在为实时时钟供电的同时还为后备电池充电，当将手机电池取下来时，后备电池就为实时时钟晶体振荡电路供电，所以我们把手机电池取下来后再装上．发现其时间显示与正常时间是同步的，并没有因取下手机电池而停止走时，这是因为有后备电池为实时时钟电路供电的缘故。
