2)经过控制后产生的电压
　　

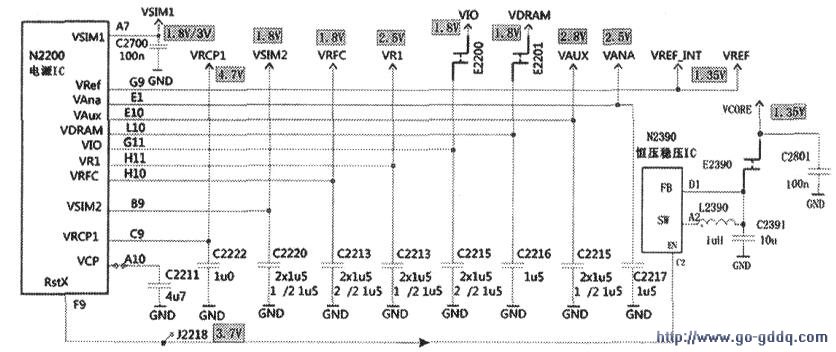

　　是指逻辑电路运行正常后，通过维持总线控制电源lC持续工作后输出的组电压，这些电压一般都是射频供电电压和一些功能电路的供电电压。下图中电源lC右边的G9脚、El0脚、Hl0脚、A7脚、B9脚分别输出VREF=1.35V、VAux=2.8V．VREC=I.8V、Vs1M1=1.8V\3.ov、VS1M2=1.8V等供电。

　　VREF=1.35V表示射频供电，是送到射频电路的。在射频电路原理图中，在射频lCN7505的右上侧标示VREF=1.35V的，就是射频供电，经过了降压限流电阻R7503、电容C7518滤波后输入到射频IC的E2脚。注意：如果维修当中，这个电压不正常，必然导致手机无信号！

　　VAUX=2.8V表示音频接口供电。

　　VRFC=1.8V表示射频控制电路供电。射频控制电路又是集成在CPU内部的，因此该电压被送到CPUD2800的M20脚、N20脚。M20标示VDDARX，表示接收射频控制供电；N20标示VDDATX．表示发射射频控制供电。如果该电压不正常，会导致手机接收或者发射不正常，这时应检奄电源1C．一般加焊或者重植更换处理即可排除故障。

　　VSIMl=1.8V\3．ov．表示SIM卡1的供电电压，它和以往的手机是相同的，也是在开机的瞬间产生的。在不插SIM卡的情况下，开机瞬间用示波器测量应从1.8V跳到3.OV，标不SIM的接口X2700．就是SIM卡接口，其3脚经一个电容C2700连接到VSIM1。如VSIMI电压异常．必然导致手机不认SIM卡，这时必须应电容C2700和电源lC。

　　VSIM2=1.8V．表示SIM卡供电，不过N96手机是单SIM卡的电路，已经有VSIMl=1.8V\3．ov为SIM卡供电了．VSIM2=1.8V为谁供电呢？这里是被用作给电源lC内部供电。

　　3)经过升压后产生的电压
　　

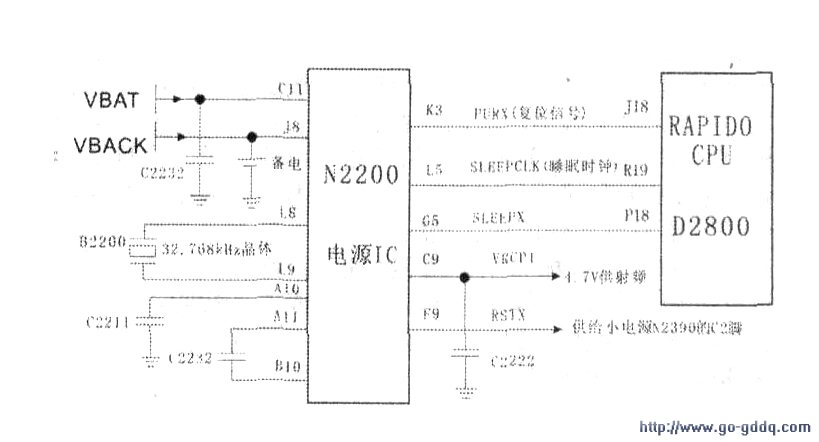

　　在手机的射频电路中有一个频率合成电路，该电路中有一个鉴相器PD需要5v左右的供电才能正常工作，手机的升压电压就是为它而供电的。如果没有这个供电或者供电不正常，都会导致手机接收电路不正常，手机无信号或者白屏死机等故障。那么升压电路又是怎么工作的呢？在诺基亚BB5系列手机中，升压电路是非常特殊的，不过也沿用了以往的DCT3、DCT4系列手机的特点，其表示方法都是用VCP来表示的，电压值为5.OV~5.2V，经过电源lC内部稳压后变成了4.7V的VRCP1送射频电路中的频率合成电路。下图所示是诺基亚N96手机VCP(5.OV)的电路。

　　VCP电路是由32.768kHz电路、升压及其振荡电路与输出电路和通信控制电路等组成。而32.768kHz电路又是由电源lC(N2200)的J8、L8、L9等脚的电路组成；升压、振荡与输出电路由电源N2200的Al0、A11、Bl0、C9、F9等引脚的电路组成：通信控制电路由通信总线PUSL总线的PURX、SLEEPCLK、RSTX、SLEEPX来完成，它主要是控制升压后的稳压供电输出。

　　VCP(5.OV)升压电路的工作原理：VBAT电压从N2200的C11脚输入作为升压VCP电路的供电．之后N2200内部的升压振荡电路工作，将直流供电信号转换成交流信号，再进行整流而得到。升压振荡电路的振荡信号是以32.768kHz信号来作为基准频率的，由此可以很准确地控制升压幅度。升压电路正常启动工作，产生VCP信号，通过CPU的控制（PUSL通信总线控制）来产生VRCP1(4.7V)稳压，供射频频率合成电路和5v的VBUS接口电路。

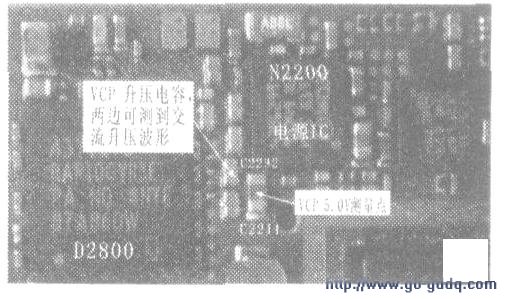

　　维修时，可在电容C2232的两边用示波器测其升压波形，正常情况下，两边都会测到交流升压振荡波形，或者在电容C2211上测升压VCP信号，正常情况下可测到5.ov~5.2V的信号电平。若VCP(5.OV)升压产生电路不升压、升压偏高、升压偏低等，就会导致手机死机、白屏、定屏、无信号等一系列故障。在BB5系列手机中，开机死机、定屏、白屏的故障，大多都是VCP(5.OV)故障造成，如下图所示是手机主板上的升压电路结构及测试点。
