2、开机电路原理详解

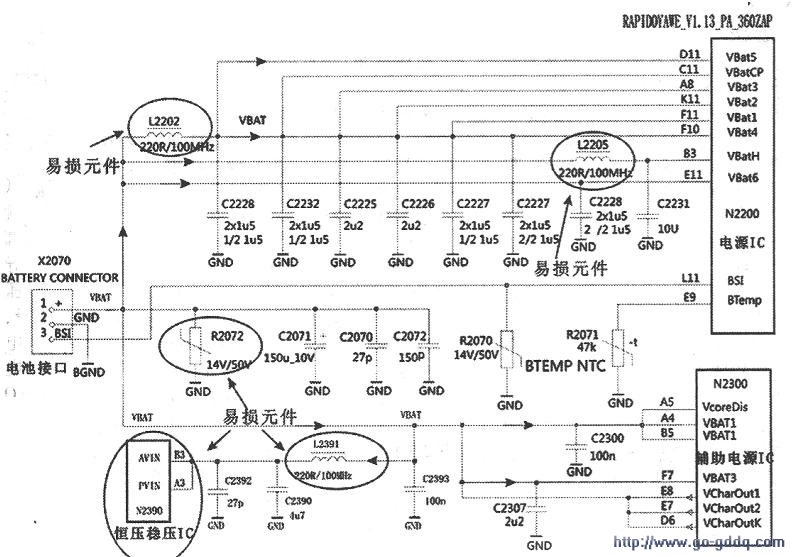

实际的开机电路原理分析就是根据上面的方框结构思路来进行的，不过是非常复杂的电路，但有了方框结构分析向导就变得容易了，F而来进行具体解析．(1)电源供电电路原理首先我们要找到电池接口电路，电池接口一般标示为VBATT．下图所示的左边有一个标示BATTERYCONNECTOR的英文，就是电池接口的意思．其序号为X2070，它有三个引脚：（1）脚是VBAT，表示电池接口正极供电端为3.6V；(2)脚是GND接地；(3)脚是BSI电池检测。在用稳压电源为手机加电时，一定要将该脚接地才能开机，否则开机将出现工程模式
电池正极供电电压经保护电阻R2072和电容C2070、C2071、C2072滤波后，分别送到L2202、L2205、L2391三只电感，经限流，再经滤波电容C2225、C2226、C2227、C2228、C2231、C2232、C2300、C2307、C2390、C2392、C2393滤波后，送到电源ICN2200的Dll脚，Cll脚、A8脚、Kll脚、Fll脚、Fl0脚、B3脚、Ell脚：辅助电源ICN2300的A5脚、A4脚、B5脚、F7脚、E8脚、E7脚、D6脚；恒压稳压ICN2390的B3脚/A3脚，做为它们内部的供电能源。

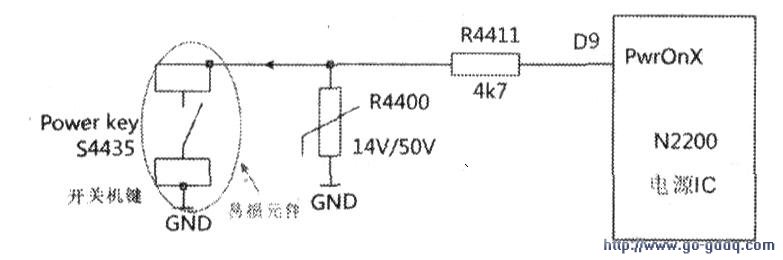

当电源IC得到供电后，就会产生一个开机触发的高电平信号。高电平信号是哪一个引脚呢？电源LCD9脚上标有Pwronx，就是开机脚，也就是开机触发高电平的输出脚（见下图）．从该脚往外寻找，可以找到一个标示有Poweronkey的英文，表示开机键之意，其序号为S4435，同时在开机键旁边连接了一个压敏电阻R4400（起开机保护作用），如果该电阻短路，将导致手机按开机键无法开机，同时也无电流反应，将其拆除即可。
当我们按下开机键后，从电源IC的D9脚输出的高电平转变成了低电平，返回到D9脚，触发电源IC内部的稳压器及其他供电电路，输出不同的组电压。

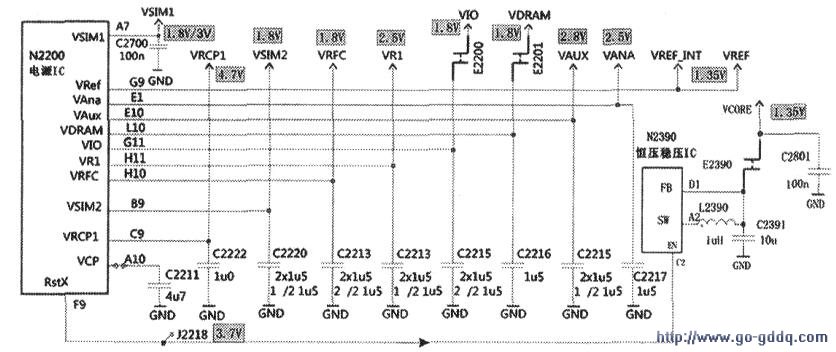

在下图电源IC右边中间．G9脚、E1脚、Fl0脚、L10脚、Cll脚、Hll脚、Hl0脚、B9脚、C9脚等引脚都是标示有“V”的英文，这些就是组电压输出。不过这些组电压有的是按下手机开机键就产生的，有的是通过控制后才产生的，有的是经升压电路产生的．具体解析如下。
1)按下开机键就产生的电压El脚：VANA=2.5V是音频供电电压，在电容C2217可测到，这里只做内部供电。
提示：在诺基亚手机电路原理图中，只要看到VANA英文标示，一般就表示的是音频供电电压。
Ll0脚：VDRAM=1.8V是存储器供电电压，在电容C2216引脚上可测到，它是送到存储器D3000的A8脚、A9脚、CI脚、C8脚、D14脚、N3脚、P8脚、PLL脚供电。
标示有SDRAM英文的lC就是暂存器。这部手机的存储器和暂存器是做在一起的，所以总称存储器，同时在其C3004、C3009二个滤波电容上可以测量通过存储器的供电来判断它供电是否正常。
Gll脚：VI0=1.8V是逻辑供电，在电容C2215引脚上可测到。在诺基亚手机中．10表示输入输出接口之意，这样的表示在其他手机中也相同。1.8V逻辑供电被送到CPUD2800的AA13脚、A4脚、CI脚、E21脚、J1脚、U21脚、Fl脚、Ll脚、Nl脚、Tl脚、U2脚、A19脚、Y4脚、AA17脚、B12脚、C21脚、A8脚、P19脚等，同样在滤波电容C2810、C2811．C2812、C2813、C2814、C2815、C2816、C2817、C2818上可测到此电压，同时在CPU旁边的存储器D3000引脚上也有VIO标示，接有滤波电容C3001、C3002、C3003、C3006、C3007、C3008，为存储器逻辑部分供电。
Hll脚:VRl=2.5V是主时钟供电，在电容C2213引脚上可测到此电压，被送到主时钟晶体振荡器。寻找主时钟晶体振荡器的方法就是看标示有“AFC”英文的元件，同时该主时钟信号要经过射频放大，一般在射频IC旁边。在射频电路原理图的射频处理器右边可看到一个“AFC”的英文．它经过一个电阻R7509连接到G7501上，说明G7501就是主时钟晶体振荡器，在它的(4)脚上标示“VCC”的英文，表示直流供电之意，从这条线路寻找，到右上边看到有一个VR1的英文，它表示主时钟供电之意。
提示：诺基亚手机电源lC输出的VR1经过测量都是送到主时钟晶体振荡器的，因此把VR1说成是主时钟供电。
F9脚：其引脚上标有RSTX．是什么意义呢？从这里我们不能轻易地看出，但是可以从其电路寻找，它连接到恒压稳压ICN2390的C2脚，在测试点J2218上可以测到电压为3.7V．在C2脚上标示有“EN”，表示启动之意。A2脚通过电感L2390后标示有VCORE=1.35V（在C2801可测到）．表示核心供电之意，即逻辑中央处理器CPU的供电。“核心”的意思可理解为CPU，因此可以将F9脚的RSTX理解为“核心供电启动控制信号”，该信号是在按下手机开机键后经电源lC控制输出的，控制核心供电同步送到逻辑CPU供电，满足CPU供电的条件。
