(3)复位电路原理分析
　　

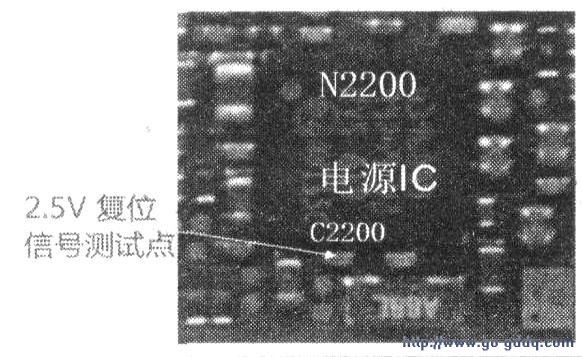

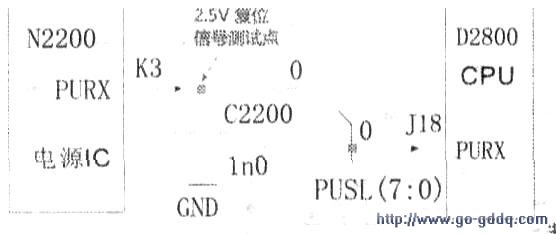

　　诺基亚手机复位信号都是从电源lC输出的，并且都是用PURX英文来表示，这是与其他手机不同的表示方法。如上图所示，复位信号从电源lC K3脚输出，经过与实时时钟构成总线PUSL (7:0)后送到CPUU2800的J18脚电路。此脚上连接有一个滤波电容C2200．在维修时可以通过测量该电容的电压值来判断复位信号是否正常工作，如下图所示。如果正常，用万用表或示波器测量应为2.5V的电压信号。如果没有这个电压信号．就说明复位电路不正常，应为电源IC虚焊或损坏。

　　(4)软件运行及其维持信号电路原理
　　
　　软件要正常运行，必须保证硬件本身竞好为前提，并且供电、时钟、复位等条件都必须正常。

　　硬件主要包括CPU、存储器及其相连的总线电路。

　　手机总线分三路：第一路是数据总线：第二路是地址总线；第三路是控制总线。其表示分别为DATA(DA)、ADDESS(AD)、CTRL，或者将数据总线和地址总线共用表示为ADDA。

　　仔细查看逻辑电路原理图，在CPU右边中上部分都是总线电路，从中间的P7~J4共有32条总线连接到暂存，标示为SDRAM_DA(31:0)，表示暂存数据总线。从其右上边的D1~J3共有15条总线也是连接到暂存，标示为SDRAM_AD(15:0)，表示暂存地址总线。从其右上边的W4一W5共有16条总线连接到暂存，标示为SDRAM_CTRL(15:0)表示暂存控制总线．这些都是CPU连接到暂存的总线。

　　再来看连接到字库的总线：在CPU的右中间．C3～C7共有16条总线连接到字库，标示为MEMADDA(24：o)，表示为字库数据和地址公用总线。并且在CPU的右中间F4~AA6共有12条总线连接到字库，标示为MEMCONT(15:0)．表示字库的控制总线。

　　了解了这些总线后，发现它们都是从CPU直接连接到存储器（字库和暂存）的，中间没有任何耦合元件．所以这些总线之中如果有其中的一条断线（模块引脚虚焊），都会导致手机逻辑部分硬件或软件不正常，即不开机或不能正常开机等故障，这时只要将相连的两个lC都分别取下，进行加焊、重植或者飞线连接即可排除故障。

　　当以上硬件和软件资料都正常后．CPU就会输出作为控制电源IC持续工作的总线信号CBUS(3:0)及待机时钟控制Sleepx信号到电源IC。CPU左边中间的Y9脚(Cbusclk总线时钟)、W9脚（CbusDa总线数据）、V9脚（CbuaEnlx总线启动）分别送到电源lC的lA、K5、J5等三个引脚输入，控制电源lC的内部稳压电路．使电源lC维持输出组电压，手机开机实现接收和发射工作。

　　在这三条总线上，可以看到J2206、J2207、J2209三个标示的测试点，用示波器在这三个点上测量其脉冲信号，可以判断逻辑电路是否正常工作。原因是逻辑电路必须正常工作才能输出这三个总线控制信号。那么应该怎样在手机主板上寻找这三个测试点呢？一般是通过原厂提供的元件分布图来查找(也可以通过测量来判断，但测量判断比较麻烦，因为要将CPU和电源lC都取下）。

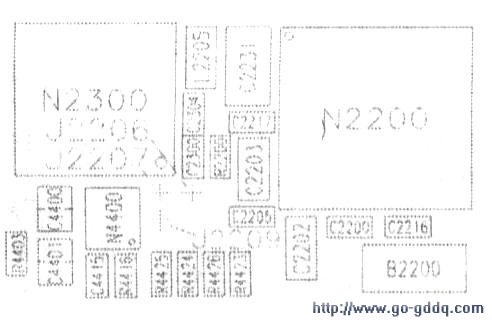

　　下面是就介绍通过元件图来判断测试点的方法，如下图所示。

　　图中圈内的测试点就是此机三条总线测量点。我们用示波器测量这三点的电压值，如果测出它们是一个2.8V脉冲，说明是正常的，否则是逻辑电路工作不正常或者CPU虚焊或损坏，可以将其加焊或者更换排除故障。
