4.TILT（旋转电路）

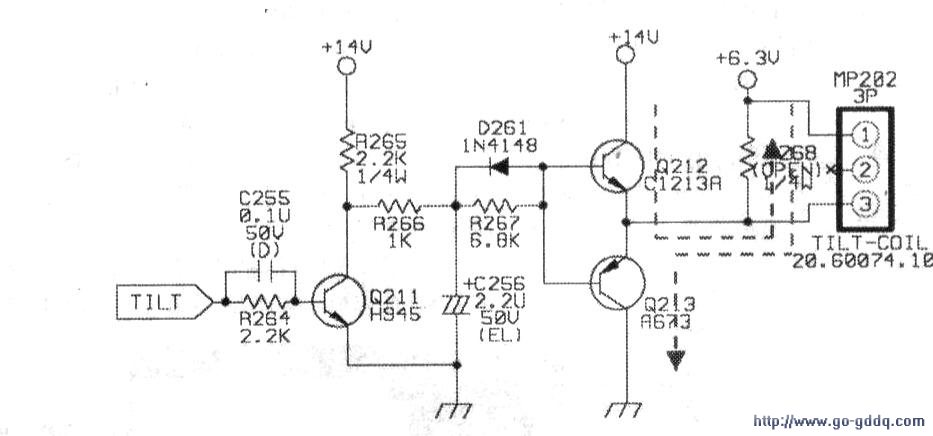

TILI’电路有两组电源：14V和6.3V，通过控制Q212和Q213的导通情况可以改变TILT线圈的电流方向（图15中，Q212导通时，电流从14V流向6.3V；Q213导通时，电流从6.3V流向接地端）从而实现画面左右旋转调节功能。
TILT是从CPU输出的控制信号，TILIT控制电压的高低会影响0211的导通状况，TILIT电压升高，Q211处于饱和导通时，0211集电极变成低电位，此电位通过R266和R267耦合到．0212和0213基极，此时0212截止，0213导通；同样，当TILT电压下降至使Q211进入放大甚至截止状态时，其集电极电位变高，此电位通过R266和R267耦合到Q212和Q213基极，此时Q213截止，Q212导通。通过TILT电压控制Q211的导通状况可以实现对流过TILT线圈电流的控制，从而实现旋转角度的控制。
5．亮度控制、消亮点线路原理和常见故障

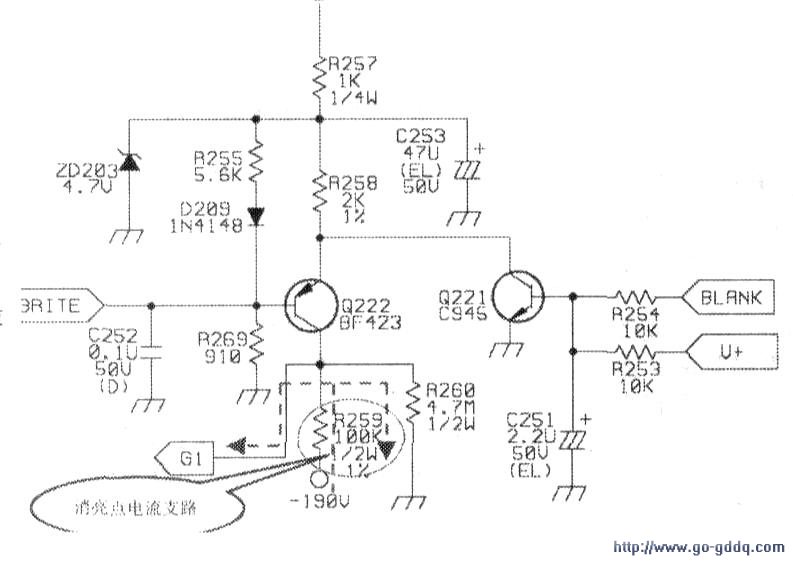

亮度控制电路通过BRITE电压控制0222的导通程度，改变R258、Q222和R259支路的电流，从而改变G1电压的大小，将-190V电压降至一70V左右供给Gl．实现对亮度的调节功能，见下图。
此电路还有遮没的作用，它是通过BLANK（来自CPU）和v+（来自SAA4856）信号来控制Q221完成，在遮没期间．BLANK和v+为高电平．此电平使Q221饱和导通，Q221集电极电压被拉低至0.3V左右，Q222截止，-190V电压通过R259和R260分压后（-184V）送给Gl．显像管截止产生遮没作用。BLANK和v+撤除后Q221恢复至截止状态，不影响C1电路的正常工作。
消亮点的工作原理是：显示器关机后，BRITE控制信号、6.3V电压立即消失，0222截lL，此时由于-190V供电电路存在滤波电容C326（消亮点电容），所以-190V电压不会马上消失，这个电压通过R259和R260分压后变成约-184V的电压送到显像管Gl显像管截止，达到消亮点目的。
亮度控制电路常见的故障是R259变大或开路引起Gl升高，引起图像亮度过高或关机亮点。
维修关机亮点故障时，建议取下Video板，避免亮点轰击而损坏显像管。
