水塔自动上水装置的制作
来源:本站整理  作者:佚名  2010-07-13 09:58:30



四、制作调试

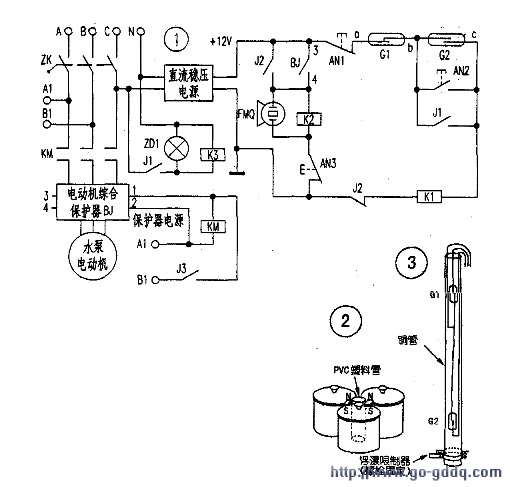

    浮漂的制作如图2所示,用3只不锈钢茶缸,再在各自的茶缸之间夹一根PVC塑料管,并捆紧在一起。茶缸盖及磁钢要用504胶或密封胶封固,两个磁钢的极性放置应如图所示。实践证明这样放置,可使干簧管可靠动作。简单的测试方法是两块磁铁往一块靠拢时,有一种排斥力即可。浮漂也可以用市售的铜质或塑料浮球代替。

  铜管底部(如图3)要挤扁焊接(铜焊)封固,不能进水,要垂直固定在水塔内。上下端都要固定,不可弯曲,要使浮漂能上下活动自如,出线口要用多层塑料带扎紧,防止下雨进水。

  铜管和干簧管以及浮漂中的PVC管是配合使用的,对干簧管及连线,只要能放人铜管中即可。PVC管内径比铜管外径大2~4毫米为宜。

  五、调试
    把浮漂落到底(限制器处),将焊接好的两只干簧管(两只干簧管的距离就是水位的落差)及连线慢慢往铜管里送,同时用万用表的电阻挡或蜂鸣挡测量G2引出线两端进行观察,当送到接近浮漂,万用表指针有指示或蜂鸣器响时,再向下送1厘米即可,此时固定引出线并封牢铜管上端。

  六、使用效果
    该装置先后分别在本单位的两座水塔上安装使用,未出现任何故障。不但节省了人力看管,防止了水塔溢水或不及时供水现象,同时也很好地保护了电动机不被烧坏。
