根据计算，夏天若设置空调制冷温度增高2℃，可节电20%；冬天若设置空调制热温度降低2℃，可节电10%。为了节约电能，人们通常在夏天设定室内温度不低于25℃，冬天不高于20℃。可是在一些公共场合，室内温度的设定常常超出合理范围，不仅浪费电能，对健康也不利。作者利用556集成电路制作一只空调电源插座，使用时将空调电源插头插在该插座上，夏天，当室内温度在27℃及以上时，空调制冷运行自动启动，当室内温度下降至25℃时，自动断电停止制冷运行；冬天，当室内温度在18℃及以下时，空调制热运行自动启动，当室内温度上升至20℃时，空调自动断电停止制热运行。

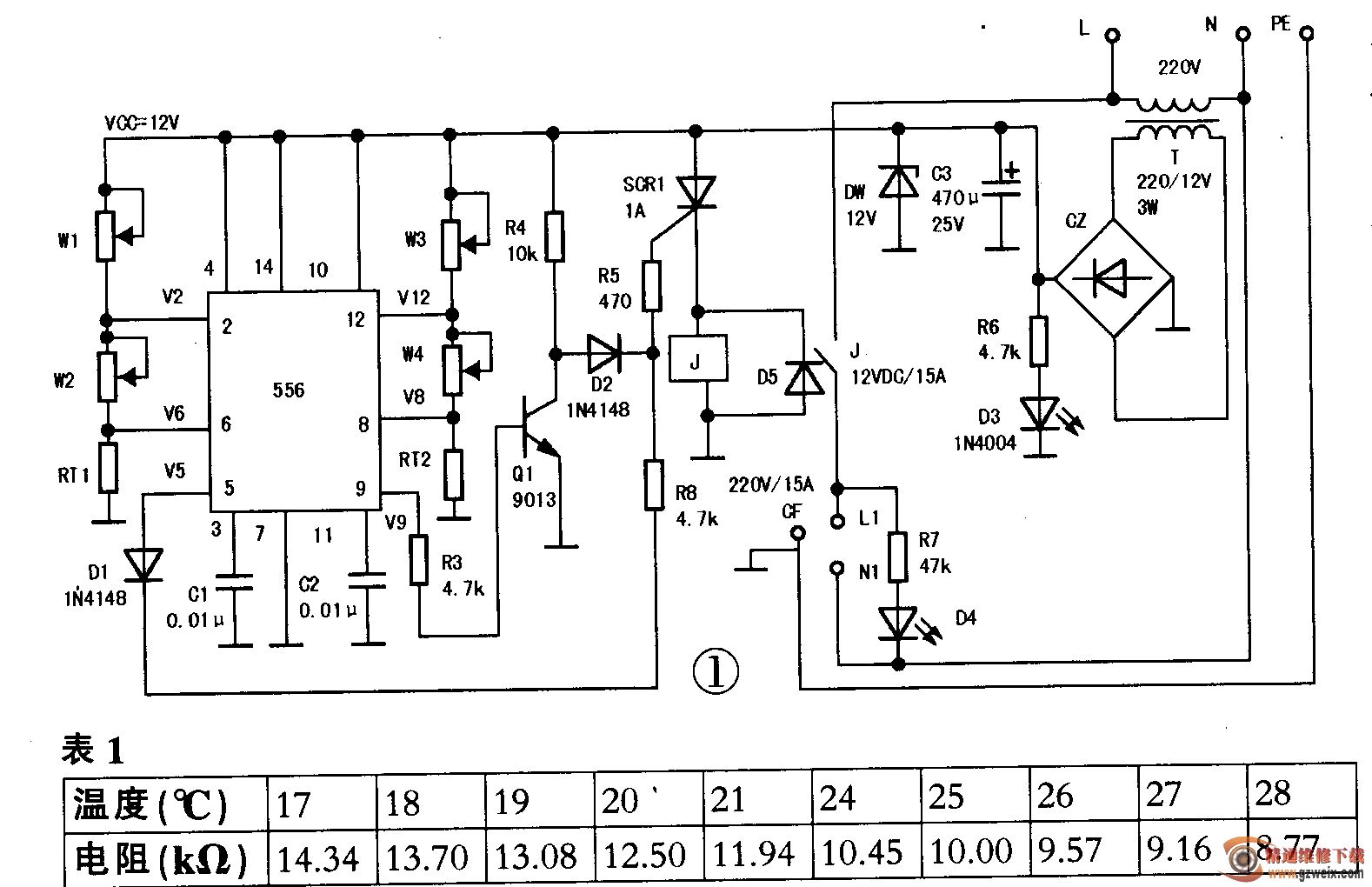

    电路原理见图1，集成电路556含有两个相同的时基电路，其⑥／⑧脚为置位端，当这两脚电压蕊VCC/3时，可使时基电路中的触发器置位，⑤／⑨脚输出高电平；②／12脚为阈值电压端，其电压为2/3VCC，当该脚电压V2 (V12) 3 2/3VCC，且⑥／⑧脚电压高于VCC/3时，可使时基电路中的触发器复位，⑤／⑨脚输出低电平。CMOS型556的工作电压为3V-18V，本电路电源电压为12V。

    电阻Rt1, Rt2为两只负温度系数同型号的热敏电阻，25℃时的标称电阻值为10kΩ，温度升高，阻值减小。Rt1, Rt2的部分温度对应电阻值见表1

    可变电阻W 1=9.44kΩ, W2 =8.88kΩ , W3 =12.9kΩ,W4=12.1kΩ，皆为调整后的数值。

    将空调电源插头插入插座CF上，夏天设定空调制冷运行，当室内温度≥27℃时，由表1可知Rt1≤9.16kΩ, 556的⑥脚电压V6=Rt1 . VCC/(9.44k+8.88k+Rt1 ) ≤ VCC/3,②脚电压V2 =(8.88k +Rt1) .VCC/(9.44k +8.88k +Rt1 ) <2/3VCC，触发器置位（V5≈VCC ),⑤脚输出的高电平经二极管D1及电阻R8加在二极管D2负极，再经R5触发单向可控硅SCR1使其导通，继电器J线圈通电，其常开触头J闭合，插座CF获电，空调制冷启动，使室内温度下降，当下降至250C时，Rt1=10kΩ，此时V6=Rt1 .VCC/(9.44k+8.88k+Rt1 )>VCC/3，V2=(8.88k+Rt1）.VCC/(9.44k+8.88k+Rt1）＝2/3VCC，触发器复位（V5≈0), SCR1因无触发信号而截止，CF断电，空调停止制冷，室内温度升高，当升高至27℃，即Rt1=9.16kΩ时，CF又获电，空调又制冷。夏天空调在27℃及以上制冷启动，25℃时制冷停止，实现温度双位控制，避免了空调反复启动。空调在25℃及以上运行时，因Rt2=Rt1 ≤10kΩV8=Rt2 .VCC/(12.9k+12.1k+Rt2) <VCC/3，触发器置位（V9≈VCC),⑨脚高电平经三极管Q1反相后，Q1集电极输出为低电平，即二极管D2正极为低电平，负极为高电平，二极管D2截止，此时SCR1仅在Rt1控制下导通或截止。

    冬天设定空调制热运行，当室内温度蕊18℃时，Rt2:13.7kΩ，此时V8=Rt2 .VCC/（12.9k+12.1k+ Rt2）>VCC/3；V12＝（Rt2＋12.1k）.VCC/(12.9k +12.1k +Rt2）≥2/3VCC，触发器复位（V9≈0),⑨脚输出低电平，经三极管Q1反相后为高电平，经二极管D2触发SCR1使其导通，插座CF获电，空调制热启动，室内温度上升，当上升至20℃时， Rt2 =12.5kΩ，V8 =Rt2 .VCC/（12.9k +12.1k +Rt2）=VCC/3 ; V 12＝（Rt2＋12.1k）.VCC/(12.9k +12.1k +Rt2）<2/3VCC，触发器置位（V9 ≈VCC),⑨脚输出高电平，经三极管Q1反相后无信号触发SCR1，空调停止制热．室内温度下降，当降至18℃时，空调又制热运行。冬天空调在18℃及以下制热启动，20℃时停止制热，也实现温度双位控制，同样避免了空调反复启动。空调在20℃及以下运行时，因Rt1=Rt2 ≥ 12.5kΩ, V6>VCC/3, V2>2/3VCC, V5≈0，无信号触发SCR1，此时SCR1仅在Rt2控制下导通或截止。

    由上分析可知，在上述温度范围外，空调运行受室内实际温度的控制，与人们设定的室内温度无关，因而达到节约电能目的。

    Rt1, Rt2共地连接，装在同一个φ8mm铜管中，引出三根线，并用环氧树脂灌封，置于电源插座上，铜管装有热敏电阻的一端要离开插座1-2cm，避免插座工作时产生的热量影响热敏电阻，电源插座安装在空调室内（也可将热敏电阻单独安装在空调室内）。

    改变可变电阻W1,W2的大小可改变夏天温度调节范围，改变W3,W4的大小可改变冬天温度调节范围。

  发光二极管D3工作时发红光，是电源插座工作指示灯。发光二极管D4工作时发绿光，是电源插座CF通电指示灯。
