1．概述
    DDR为多倍速率同步动态随机存储器，它的作用是在液晶电视主解码芯片对各种输入信号进行数字处理过程中，有大量的信息需要进行中间存储，这些数据随时都可能被调用，DDR就是这些信息的中转仓库，主解码芯片通过地址线、数据线以及一些控制信号线与DDR、建立通讯，进行数据的读出和写入。除此之外，液晶电视主解码芯片的CPU单元，在开机的时候，还需要将FLASH中的程序调入DDR后运行，从这个意义上讲，若DDR工作异常，会致使整机不能正常开机的情况发生。
    虽然DDR技术已经发展到DDR4，不过市场上智能电视的DDR应用仍然为DDR1、DDR2、DDR3为主，根据缓存数据容量，目前智能主板已经全部采用DDR3。由于DDR3的信号走线数量较多，速度快，操作复杂，故给测试和分析带来了很大的挑战。
    从表1中的参数可以看出DDR3有一个优势：读取能力更强，功耗更低，热量更少，运行更稳定。DDR3的运行电压为1.5V，低于DDR2内存芯片的1.8V和DDR1内存芯片的2.5V。

    2．正常工作必备条件
   （1）基准参考点电压

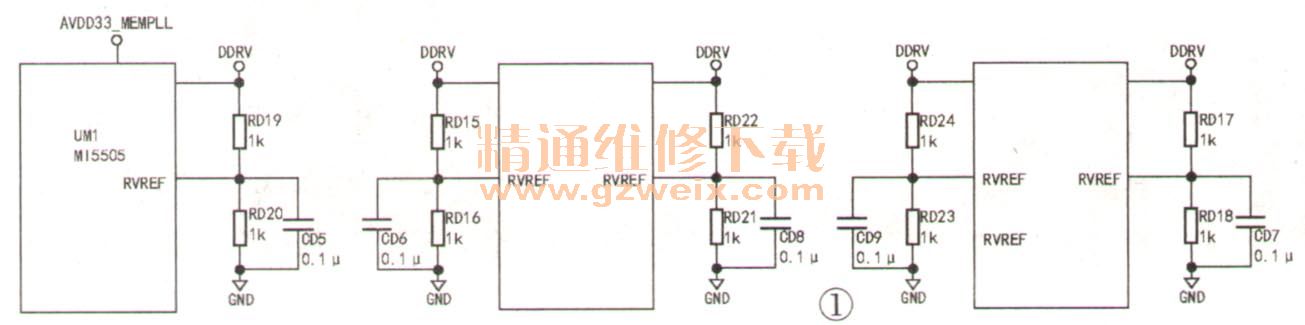

    图1为MT5505芯片方案的一个DDR部分供电简图：从图中可以看出，DDR供电不仅仅供给了主板上的每一片DDR，同时也给主芯片中的DDR部分提供了供电。另外，每片DDR有两个基准参考点，主芯片部分也有一个基准参考点，且基准参考点电压都是从DDR供电通过电阻分压得来，一般为DDR供电的一半，即DDR供电为1.5V，基准电压就应该0.75V。

    为什么需要这个基准参考点呢？在数字电路中，数据交换往往是以“101010”的方式进行传输，在数据交换时，电压值高于0.75V就会被认为是“1”，低于0.75V的就会被认为是“0”。假如由于某个原因致使参考电压值发生了变化，通讯数据可能被错误的识别，就会造成DDR部分电路无法正常工作，所以，DDR的供电和基准参考点电压正常与否，是判断DDR正常工作的重要依据。
   （2）使能、片选、差分时钟、块控制、地址通讯、数据通讯
    DDR除其供电和VREF基准参考电压外，还有其他引脚功能：数据线、地址线、控制线、地线、空脚。其中，数据线、地址线、控制线都是双向通讯的，DDR和主解码芯片之间的通讯以及数据传输就是通过它们建立起来的；而地线、空脚很容易理解，在此不再赘述。
    地址线传递是在控制信号的配合下，对交换的数据进行准确寻址，以确保传递信息的准确性；数据线主要是对交换的数字信号进行传输；而控制线就是在数据交换的过程中，承担控制功能的一些信号线，一般由行列地址控制信号、时钟信号、数据选通、数据屏蔽等信号组成。从维修角度讲，除检查供电和基准电压外，还必须检查数据、地址线，特别是还要检查这些控制线，它们中的任何一根控制线不正常，都会导致DDR工作异常，甚至造成整机不开机。只要检测这些通讯是否正常，即可基本判断其故障部位。
    这些通讯信号线是如何识别的呢？
