AP3039M是一款非常适用于BOOST升压电路的电流型控制芯片，可以直接驱动外部的MOSFET功率管，同时对于常见DC-DC单端拓扑电路，它也具备完善的控制能力。其主要特点有：较宽的输入电压：5V～27V；较宽的工作频率：200kHz～1 MHz；具有输入欠压和输出过压保护功能，只需外接分压电阻即可实现，简单易行；具有开机缓启动功能，可有效地减小上电冲击电流。
    AP3039还是一个频率可调的DC-DC升压控制器，它具有电流型控制模式，因此可以实现良好的线性调整率和负载调整率。

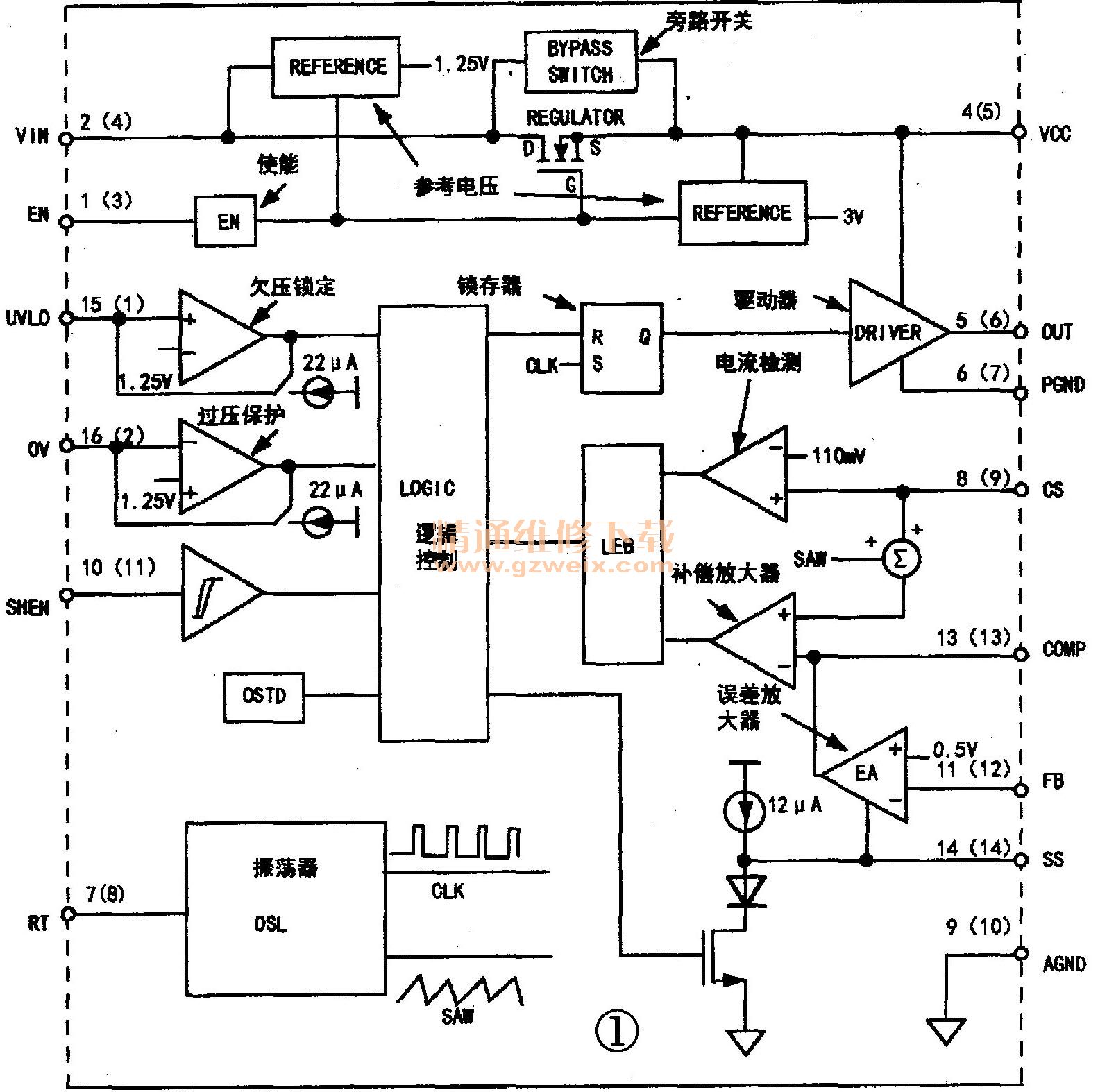

    其内部框图如图1所示，在每个时钟周期开始时刻，SR锁存器被置高，外部的开关管Q3导通，导通电流线性增大，电流采样电阻R44、R47、R48上的电压也随之成比例线性增加。该电压是通过⑨脚（CS）被叠加到芯片内部的锯齿波上，为PWM比较器的正向输入端提供电压信号，而比较器的反向输入端电压就是误差放大器EA的输出电压，当PWM比较器的反向输入端电压大于正向输入端电压时，SR锁存器被重置，外部的开关管关断。显然PWM比较器的反向输入端电压的大小决定了开关管的导通时间和峰值电流的大小，从而维持输出的稳定。而该电压的大小则是由输出反馈电压VFB和内部0.5V的参考基准经过差分放大而得到的，因此如果VFB信号是输出电流采样电阻的反馈电压，那么很容易就实现恒流控制。

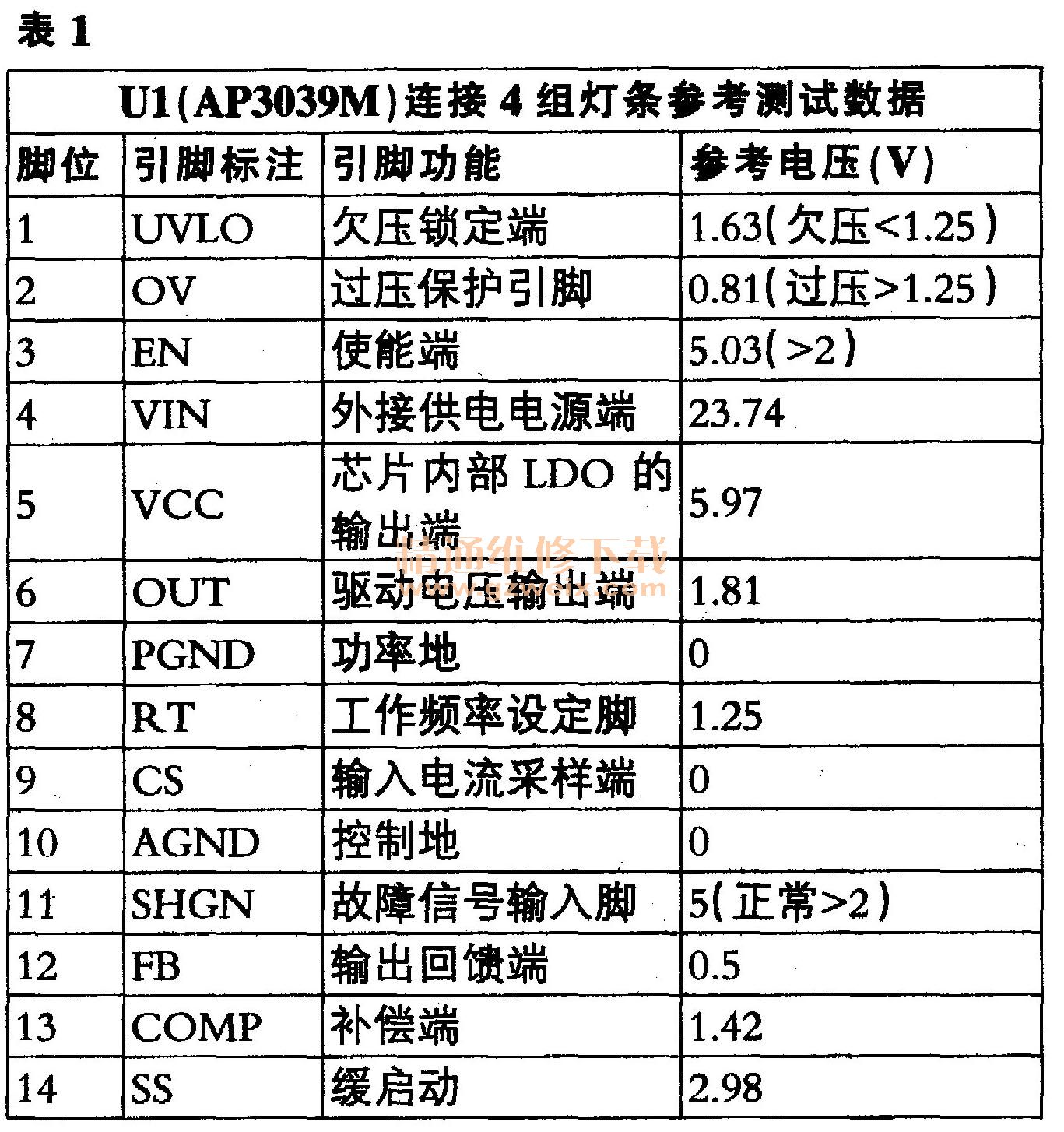

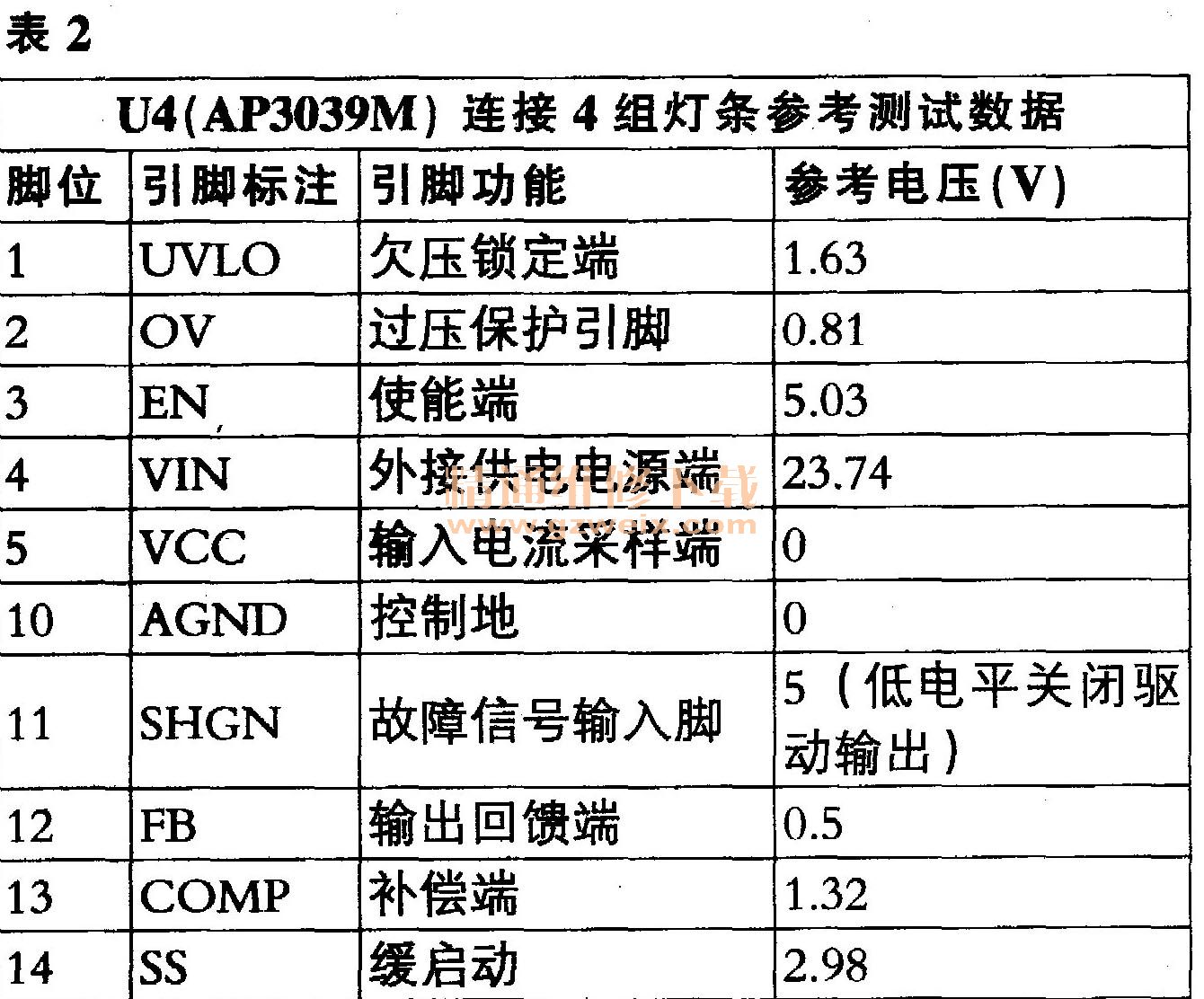

    内部结构见图1所示，应用于LCM460F10-E 1-S型长智屏中作主芯片，其中U1（AP3039M）参考电压数据如表1所示，U4（AP3039M）参考电压数据如表2所示。
