浅析贴片二极管的检测 (二)
来源:本站整理  作者:佚名  2012-05-30 11:51:08



(2)发光贴片二极管的检测

发光贴片二极管的检测主要包括以下两项。



①发光贴片二极管正、负极的判别。

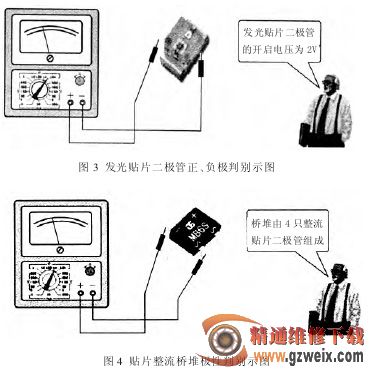

发光贴片二极管的正、负极一般可通过“目测法”识别,即将管子拿到光线明亮处,从侧面仔细观察两条引出线在管体内的形状,较小的一端是正极,较大的一端则是负极。当“目测法”不能识别时,也可用万用表欧姆档检测识别,如图 3 所示。



图 3 中,将万用表置于 10 kΩ 档(发光贴片二极管的开启电压为 2 V,只有处于 10kΩ 档时才能使其导通),用万用表的红、黑两表笔分别接发光贴片二极管的两根引出线,选择指针向右偏转过半的,且管子能发出微弱光点的一组为准,这时黑表笔所接即为发光二极管的正极,红表笔所接为负极。



②发光贴片二极管性能好坏的判别。与普通贴片二极管的性能好坏判别方法相同。



(3)贴片整流桥堆的检测

贴片整流桥堆的检测主要包括以下几项。

①贴片整流桥堆极性判别。贴片整流桥堆有四个引脚,其中有两个引脚是交流电源的输入端,用“AC”表示,另外两个引脚是直流输出端,用“+”“、-”表示。对标有“AC”符号的引脚可互换接入交流电源,而对“+”、“-”引脚则不能互换使用。



引出脚的标示一般标示在桥堆的顶端或侧面。但有的贴片整流桥堆只标“+”极标示,而“-”极则在正极的对角线上。另外两引脚为交流输入端。若不能直接判别,也可用万用表欧姆档测量,如图 4 所示。



图 4 中,将万用表置于 100 Ω 或 1 kΩ 档,黑表笔任意接全桥组件的某个引脚,用红表笔分别测量其余三个引脚,如果测得的阻值都为无穷大,则此时黑表笔所接的引脚为直流输出“+”极;如果测得的阻值都为 4~10 kΩ 左右,则此时黑表笔所接的引脚为直流输出“-”极,剩下的另外两个引脚就是全桥组件的交流输入端。
