元件选择
   电源变压器如果不需要对18V电池组充电时，可选用次级只有一个14V～18V绕组的，此时Kl可不用。电源部分也可用输出电流lA以上的开关电源代替。恒流源的电阻精度要保证，大电流挡位的耗散功率要求2W以上。恒压源上的电阻均用稍大于其阻值的精密可调电阻，以调整确定。

　　电压检测部分的各挡电阻要用误差l％的五环精密电阻，或者用串、并联的方法达到精度要求。波段开关S1、S2-1、S2-2选用双刀7掷瓷质旋转式波段开关，要求接触电阻越小越好，两层并联使用，以确保触点接触稳定可靠。充电器的输出，使用香蕉插座连接鳄鱼夹，连接线要尽量粗一些。IC2、IC3直接固定在机壳铝底板上，并与之绝缘，并涂抹导热硅胶以利散热。数字钟选用LM8361制成，定闹输出选用9V常开常闭继电器。已有钟控收音机的朋友。

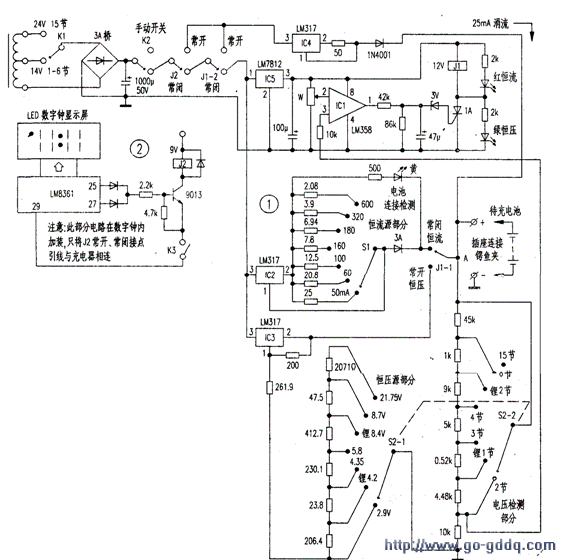

　　可按图2改制，只把继电器J2的接点通过另外增加的插口接入本机即可，以代替本机的数字钟部分，此时还有了声音报警提醒功能。机壳采用铝板自制，在L型的前面板和底板上安装各元器件，同时作为散热器使用。IC5可用LM17809代替，此时J1同时改为9V双常开常闭继电器。

　　注意  图l中继电器J1-1的A点至充电器输出+端之间的连线要求越短越好，线径尽量地粗些；充电器输出端子的香蕉插头、插座要求接触紧密，至鳄鱼央的连线在满足使用要求的情况下尽量短些，这些对ICl电压参考点的准确即电池充满电、既不欠充又不过充是至关重要的（在大电流快充时尤其显得重要）。请务必要注意。

　　调试
    充电器组装完成后，先断开ICl的①脚，接通K2电源，用数字表测量ICl②脚电压，调整W多圈电位器，使电压为2.9V，调好电压比较点。然后在IC3的输出端②脚接上47Ω的假负载，将S2选到充2节电池的位置，测量②脚的输出电压，调整261.9Ω电阻（用500Ω可变电阻），使电压为2.9V。随后依次将S2选到充锂电1节及以后各挡的位置，测量②脚的输出电压。调整206.4Ω电阻（用500Ω可变电阻）等各挡可变电阻，使电压为4.2V以及4.35V、5.8V、8.4V、8.7V、21.75V等。接下来断开电源，恢复ICl①脚。去掉IC3输出端②脚的假负载。电压检测部分的各挡电阻只要精度达到要求原则上不用调整。至此，调整结束，充电器可以使用了。
