双色音乐彩灯的制作
来源:本站整理  作者:佚名  2010-10-15 09:00:18



    制作与使用

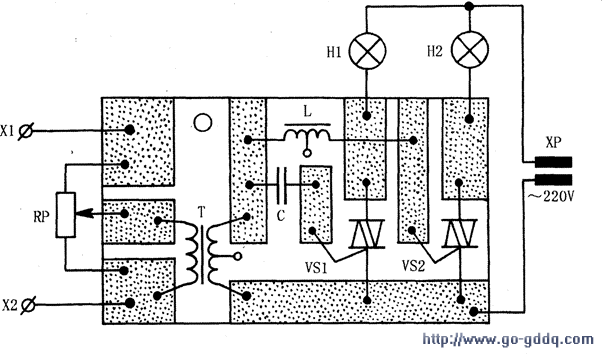

  上图所示为该双色音乐彩灯的印制电路板接线图。印制电路板实际尺寸约为70mm×45mm,可用刀刻法制作。具体方法是:裁取尺寸合适的单面敷铜板。按图画好铜箔线条,用小刀(最好用废钢锯条的锋利断口)将不需用的铜箔划开、剥掉;再用电钻在电路板上打孔,并用湿布沾上去污粉将铜箔面擦磨光亮,涂一层松香酒精溶液,晾干就可使用。

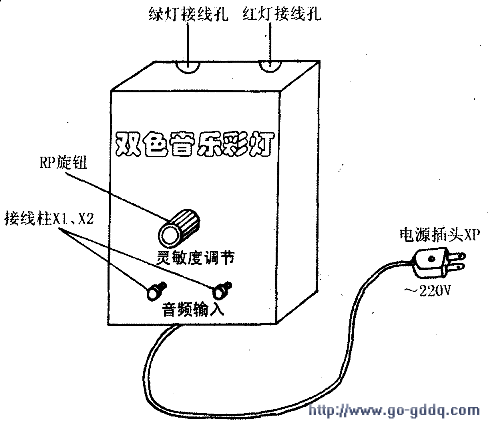

  焊接好的电路板按照下图所示,装入一个绝缘密闭小盒(如市售香皂盒)内。盒面板开孔固定电位器RP及接线柱X1、X2,盒上侧面开孔用双股塑料外皮电线分别引出彩灯组H1、H2,盒下侧面开孔通过长约。1 m的双股塑料外皮电线引出电源插头XP。为了便于使用,可在盒内固定一电工常用的四眼接线端子。通过它连接电路板与被控彩灯组。

  装配成的电路,只要元器件质量有保证,焊接无误,一般不需任何调试便可投入使用。万一发现绿、红两路彩灯组的闪光及亮度始终相差悬殊(通过调节电位器RP或音响设备的音调均不见效),或有一路彩灯组基本上不闪光,可通过适当增减电容器C的容量或电感器L的匝数,来改变电路分频点的频率,从而加强或减弱所对应彩灯组的闪光强度,使两彩灯组闪光及亮度达到满意程度。

  使用时,首先将接线柱X1、X2通过电线接音箱两端,并将电源插头XP插入220V交流市电插座内;然后,在音箱正常播放乐曲的条件下,调节电位器RP阻值,使绿、红两路彩灯组随音乐节奏及频率(音调)闪光最为明快为止。注意:印板接有市电,调试、制作应注意安全。
