CPLD实现单片机与ISA总线并行通信
来源:本站整理  作者:佚名  2011-02-12 08:18:56



        摘要:用ALTERA公司MAX7000系列CPLD芯片实现单片机与PC104 ISA总线接口之间的并行通信,给出系统设计方法及程序源代码。包括通信软件和AHDL设计部分。

关键词:CPLD ISA总线 并行通信

        CPLD(Complex Programmable LogIC Device)是一种复杂的用户可编程逻辑器件,由于采用连续连接结构。这种结构易于预测延时,从而电路仿真更加准确。CPLD是标准的大规模集成电路产品,可用于各种数字逻辑系统的设计。近年来,由于采用先进的集成工艺和大批量生产,CPLD器件成本不断下降,集成密度、速度和性能大幅度提高,一个芯片就可以实现一个复杂的数字电路系统;再加上使用方便的开发工具,使用CPLD器件可以极大地缩短产品开发周期,给设计、修改带来很大方便[1]。本文以ALTERA公司的MAX7000系列为例,实现MCS51单片机与PC104 ISA总线的并行通信。采用这种通信方式,数据传输准确、高速,在12 MHz晶振的MCS51单片机控制的数据采集系统中,可以满足与PC104 ISA总线接口实时通信的要求,通信速率达200 Kbps。

1 系统总体设计方案

        本系统用CLPD实现单片机与PC104 ISA总线接口的并行通信。由于PC104主要完成其它方面的数据采集工作,只是在空闲时才能接收单片机送来的数据,所以要求双方通信的实时性很强,但数据量不是很大。因此,在系统设计中单片机中断方式接收数据,PC104采用查询方式接收数据。系统设计方案如图1所示。

        在图1单片机部分,D[0..7]是数据总线,A[0..15]是地址总线,RD和WR分别是读写信号线,INT0是单片机的外部中断。当单片机的外部中断信号有效时,单片机接收数据。

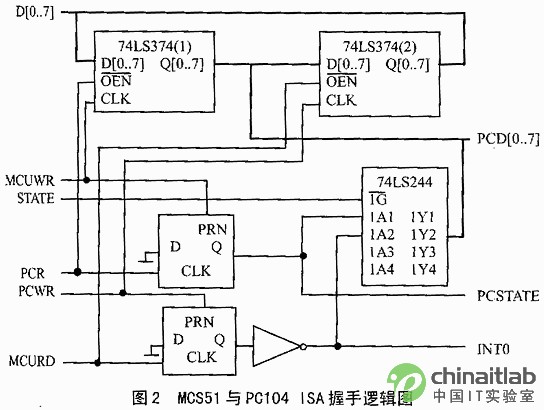

        在CPLD部分,由一片MAX7000系列中的EPM7128LSC84来实现,用来完成MCS51与PC104ISA总线接口之间的数据传输、状态查询及延时等待。

[1] [2] [3] [4]  下一页
