电视遥控天线的制作方法
来源:本站整理  作者:佚名  2011-02-20 09:16:09



  从废弃的成品电视天线上拆下天线放大器、控制器及电视天线专用的旋转电机,经维修检测后,用于自制的简易电视机天线上,效果不错,具体制作过程如下:

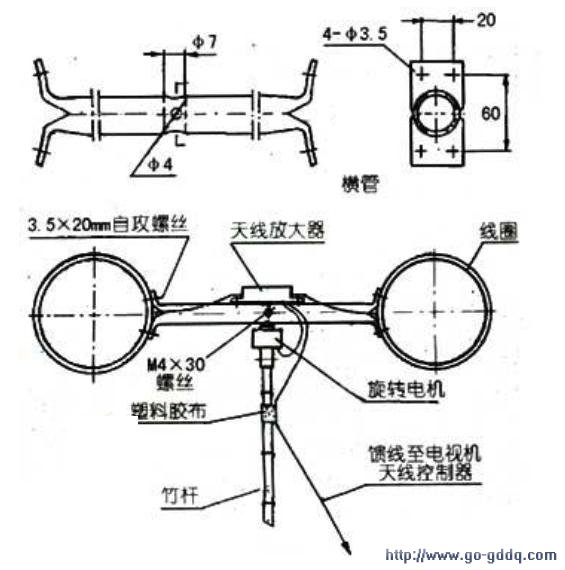

  一、横管制作:取一根长500mm左右的3/4英寸PVC塑料管,壁厚2~3mm,两折弯端剪开50mm长,放在电炉上烘热变软,弯成T形,待冷却成型后,再折弯另外一端。钻孔要求见上图。

  二、组装两只线圈,用8注:图中尺寸单位为mm只M3.5mm×20mm的自攻螺丝固定在横管两端,然后再用两只M3.5mm×20mm的自攻螺丝将天线放大器固定在横管中间的上部,将电视机专用的旋转电机用M4×30mm螺丝固定在横管的中间下部。

  三、接线调试:将两只线圈的两根导线分别接在放大器的两端,放大器接两根线到电机,馈线从放大器接到控制器,控制器上连接的馈线接到电视机天线输入端,然后就可以进行调试了。若要改变天线方向只要按下控制器上的按钮就可以了,具体要求见下图。
