怎样制作51单片机电容频率仪
来源:本站整理  作者:佚名  2011-05-23 08:47:22

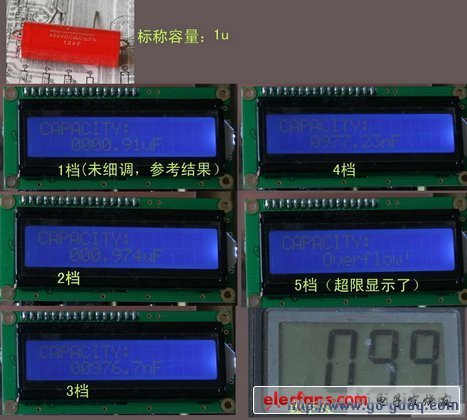

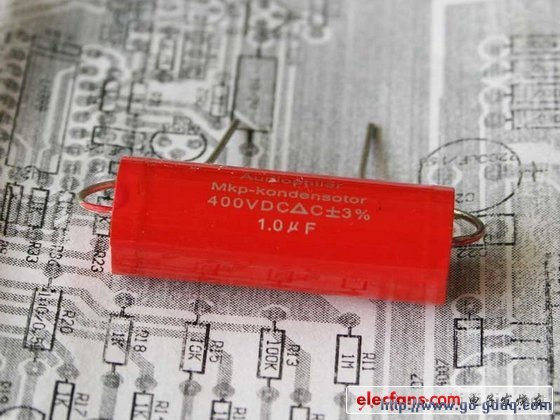

  2、实测1u



1档没细细调,结果供参考,不评;2、3、4档非常接近,其中4档最尾小数点两位数在25-23间跳动,5档已经超过数值;1、2、3档数值稳定,

  如果和数字表对比,4舍5入后,相差不大。



  3、本来打算继续测量XXXXP内的小电容,不过突然闪个邪恶的念头——停下来,先恶搞一下,试试不规范的的测量,如用加长线,结果会怎样?能消除加长线线间电容的影响吗?

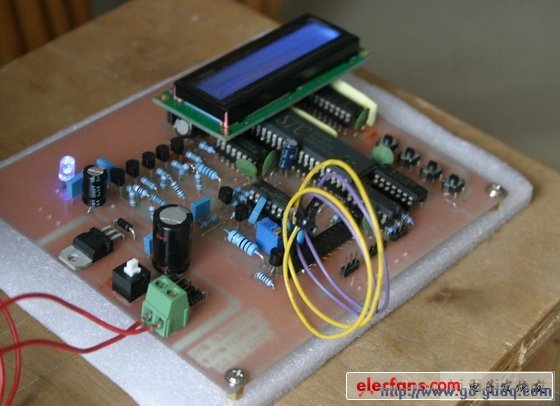

  恶搞主角,两条长约30cm的导线

  主角为标称221(即220P)的电容,插座实测结果:217P。线间实测电容6P。220P电容带线测量,理论数值为217P+6P=223P,实测224P。

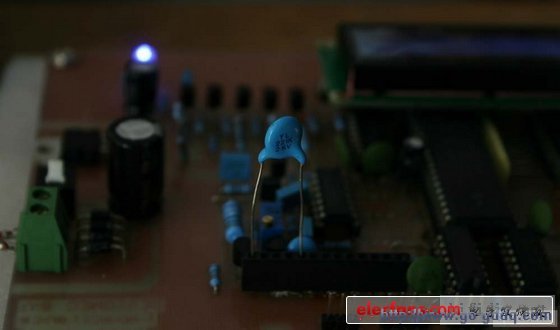

  221(即220P)电容

  测量目的:220P电容和6P的线间电容,能够智能消除?

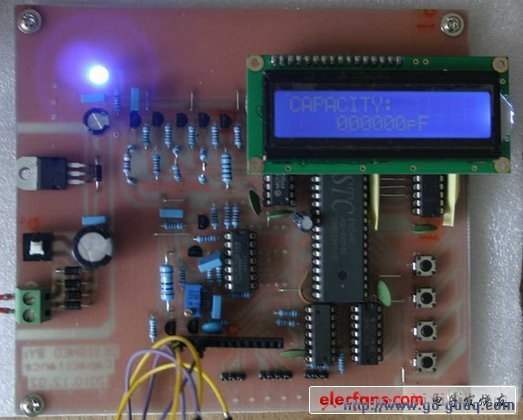

  去掉220P电容,带线进行仪器调零,返回电容档,带线时显示屏全部为0了:



  导线头再插上220P电容,显示值218P(数字有跳动±2P,估计是引线导入干扰),与插座比对,相差1P。其实,上面不合常规的测量,总体来说,都在可接受范围内。

  实测基本完成,部分电容没上图片,不过结果都相差不大。由于没有标准仪器去检测所有结果,只能代表能够使用,纯属折腾。对于最小5档,有BUG,如果测量大于4700P的电容,数值偏大,解决的方法希望能有时间再实验一下。再来一个错误示范:如果调零时,电容插在插座上,会出现什么状况呢?

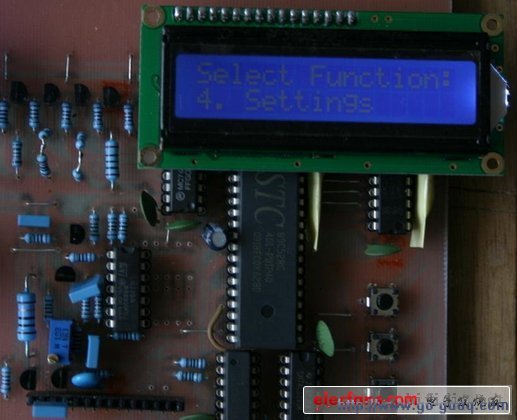

  1、调零菜单,插座上电容(见左下角蓝色);

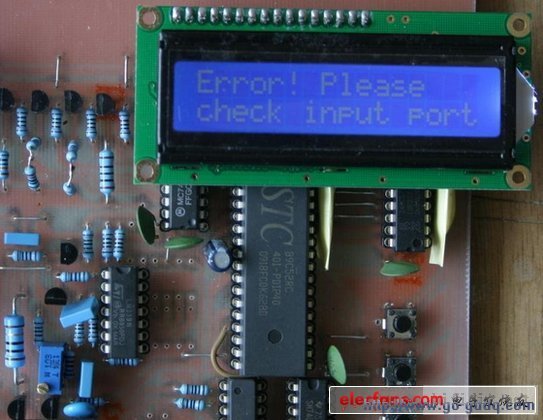

  2、确认调零,LCD显示“错误,请检查输入插座”,未发生大的错误。



上一页  [1] [2] [3]
