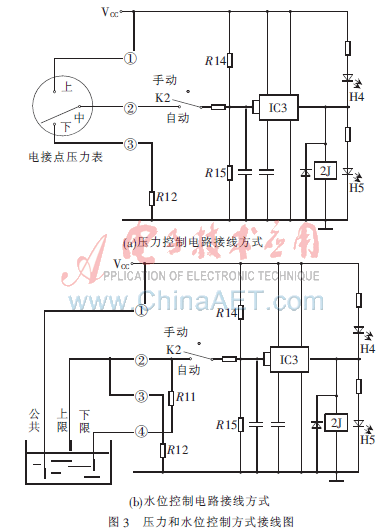

以上两种接线方式分别适用于气压罐自动供水系统和水塔水箱自动供水系统，用户在使用时可根据自己需求选择其中任意一种。
2.3 保护电路
　四运放集成器件LM324[2]采用14脚双列直插塑料封装，内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。它具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。

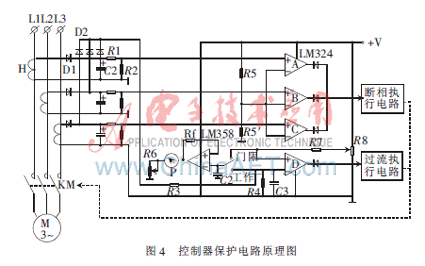

　本文介绍的控制器的线路保护就是由一块LM324配合交流互感器和相应的执行机构来完成的，能准确实现电路的断相和过流判断。其电路原理图如图4所示。

　电路保护原理：H为三只互感器，当电机运行时三只互感器均有感应电压输出。产生的感应电压整定后加至集成运放LM324-A的正相输入端，其反相输入端的电位是由R5、R5′分压后取得，电机在正常运转情况下，LM324-A正相输入端电位明显高于反相输入端，LM324-A输出高电平。当动力线L1断相时H无输出电压。这时LM324-A的反相输入端电位高于正相输入端电位，输出端由高电平转为低电平。断相执行电路由KM切断电机电源同时发出报警信号。L2、L3断相后与之相同。
　电机正常运行时，H的感应电压稳定在某一数值上，由二极管D2等组成或门加在LM324-D反相输入端，正相输入端的电位由电阻R7、电位器R8的分压得到。调整R8可使正相输入端电位刚刚大于反相输入端电位，LM324-D正常情况下输出高电平。当电机运行中因过载、阻转、滞转、工作电压偏低等原因造成电机工作电流增大时，H的感应电压随之增高，致使反相输入端的电位高于正相输入端，LM324-D翻转输出低电平，过流执行电路切断电机同时发出报警信号。
　为了保证整个供水系统的安全稳定运行，除以上保护外，控制器还设有电流表直流放大电路、限位及报警电路[3]等。
　设计的自动供水控制器在实验室安装调配后，与电接点压力表配合，可构成压力罐压力自动控制系统；与三根水导电极配合，可构成水塔水箱等水位自动控制系统；运行演示具有储水池无水停机、限位自保功能；具有电动机断相保护功能，切断时间t≤2 s，切断后同时报警；具有电动机过流保护功能，切断后同时报警、延时4~7 min自动复位。
　目前控制器投放本地市场，以其优廉的价格，良好的性能受到广大用户的好评，有着广阔的发展前景。
参考文献
[1] 童诗白.模拟电子技术基础[M].北京：高等教育出版社，2001.
[2] 谷立新.电工电子技术基础[M].重庆：西南师范大学出版社，2009.
[3] 李加升.基本光敏器件的光控电路分析[J].益阳职业技术学院学报，2006(1).
[4] 何香玲.555时基电路的研究与应用[J].电子技术，2009(5).
[5] 庄若杉.电气系统安装与调试技术[J].安装，2006(7).
