三、室外部分系统连接及架设
有了好天线、放大器，其连接也很重要。
１．天线架与放大器的配接 一般来讲，放大器的输入、输出阻抗均为７５Ω，而折合振子的阻抗为３００Ω，必须用４：１的阻抗匹配器（可用电视机插座上的３００／７５的匹配器代用）加以匹配。若直接连接，损耗加大，本来已十分微弱的信号，再有损失，其信号岂不更小，因此应十分重视匹配问题。虽然半波振子的阻抗为７５Ω，但本身机械强度差，且与７５Ω的同轴电缆也存在１：１的平衡不平衡匹配问题。传输线不用扁平馈线而用圆馈线是因为前者损耗太大了，故选用损耗较小的７５Ω同轴电缆，一般用７５－３型，用７５－５更好，当然成本也更高些。天线放大器一般安装在天线架下面３０ｃｍ左右，也有装成一体化形成的，如ＦＭ９９０１型天线便是这种形式，同时解决了防雨雪问题。
２．从放大器到接收机的连接 若接收机是单鞭拉杆天线，仅接同轴线的中间铜丝，外层屏蔽网空着。若是成品调谐器，一般有７５Ω和３００Ω两组天线输入端子，可接属于压接方式的７５Ω端子，只有正确的匹配，才能获得最大的电平输入。
若架设室外天线，尽可能提高天线高度，一般是高于地面６ｍ以上，高于屋顶３ｍ以上。但也并非越高越好，太高效果反而可能变差，应根据实际接收效果决定架设高度，如果周边物体都没有天线高，还要安装避雷针，并使其良好接地，以免雷击。
不少读者来电来函询问：据介绍某型天线或放大器接收效果好，但实际使用为什么改善不大，或者效果反而更差了。应该说：器材是好的，但也是相对而言的，这与使用方法有关，可不妨检查一下系统连接是否有问题。其次，接收效果的好坏还与周围环境有很大的关系，如发射台天线的高度，发射的功率大小及周围的建筑物等等，不能一概而论。一般讲，山区的接收比平原要差，尤其超远程接收。有时将天线位置移动几米，多试几个点架设，可能就有很大的差异。若能用室外天线收好广播，就不必再加放大器了，放大器使用不当时，就是一个噪声源；有的为了达到远程接收，采用两个放大器串接起来，这时必须注意两个放大器至少距离２ｍ，还要有一定衰减，否则很难成功。
本人地处黑龙江山区（北纬４４．７°、东经１２８．２°），曾用十字全向天线配合道奇机或星河机收到几十个电台。效果良好的如哈尔滨第３套省台广播，长春的第８套、吉林市的第４套，其余均为周边县市台。但其它的像北京、安徽、武汉、湖北、江苏、浙江等地文艺台，还有韩国、日本、俄罗斯等外国电台都属超远程接收，这类台不可能长期稳定接收，由于是电离层的折射和反射所形成的，其场强忽大忽小，一会稳定、异常清楚，一会又噪声四起，直至消失。一般的规律是：早晚接收效果好，夏季比冬季要好。
四、ＦＭ高频头
调频接收机的灵敏度主要由高频头来决定，它是接收机的第一站。一般情况下，分立件组装的比集成电路好，两片集成电路又比单片电路要好。如市面常见的ＣＸＡ１２３８、ＣＸＡ１０１９、ＴＥＡ５７１１等均是单片收音电路、集高放、中放、解调（甚至功放）于一体，由于电路挤在一片芯片上，势必有所取舍。而单片调频头电路，如ＴＡ７３５８、ＬＡ１１８５等等都是专用调频头电路，故一致性较好，灵敏度较高，它一般包括高放、本振、混频三部分，所以用专用的调频头电路加上中放解调电路，应是较好的组合，如常见的ＴＡ７３５８＋ＴＡ８１３２、德生ＰＬ７５７等。分立件组装的调频头早期均为三极管电路，一级高放，一级变频，较好的有独立的本振。若把高放三极管换成场效应管，则噪声大为降低，增益也可提高几个分贝。若想进一步提高增益，单靠加大高放级的数目是不够的（因此时噪声也大了），必须采用窄带调谐电路，即在高放级前再加一个选频回路，这样不但提高了增益，而且提高了抗干扰能力和选择性，所以高级的调频头都采用三连可变电容调台，如汽车上调频收音机高频头均采用这种三连可变电容或电感调台，高放采用单栅场效应管，有独立的本振和混频，这也就是为什么汽车上的收音机比普通收音机灵敏度高的原因。关于汽车收音电路可参见本报１９９１年合订本附录。高频头的灵敏度是用μＶ来表示的，一般做到≤１μＶ的灵敏度，就是相当不错的指标了。
关于数字调谐器（电调谐），只不过是把调台的可变电容换成了变容二极管，改变加在二极管上的电压，其电容也随之改变。这样省去了体积较大的电容和复杂的拉线机构，且可加入键控、遥控，方便了许多。电调谐的接收机一般都带有液晶（或荧光）显示屏，用于显示波段、频率、时间、立体声、台号等信息，使接收一目了然。现在数字调谐器也从几百元降至一二百元，调频接收爱好者最好使用这种数字调谐器，尤其优先选用三个变容二极管组装的高频头，但也不要以为凡数字调谐器灵敏度均高，只不过是使用方便罢了。去年介绍的美国道奇车用收音机和国产星河８８３Ａ调谐器均是采用的窄带调谐高频头，故而灵敏度都很高，只可惜目前都无货可供。笔者在本报今年第１０期曾介绍了两款高性能的调频高频，均为全新日本原装，独立屏蔽、场效应放大、窄带调谐 电调谐专用发烧头，其特别之处在于分三段接收，频率范围ＶＬ：７０～１５０ＭＨｚ、ＶＨ１７６～２２３ＭＨｚ；Ｕ段：４７５～７７０ＭＨｚ；除能接收标准的调频波段外，还能接收电视３频道以上的伴音，包括大部分增补频道，是不可多得的十分优秀的调频宽带接收头。

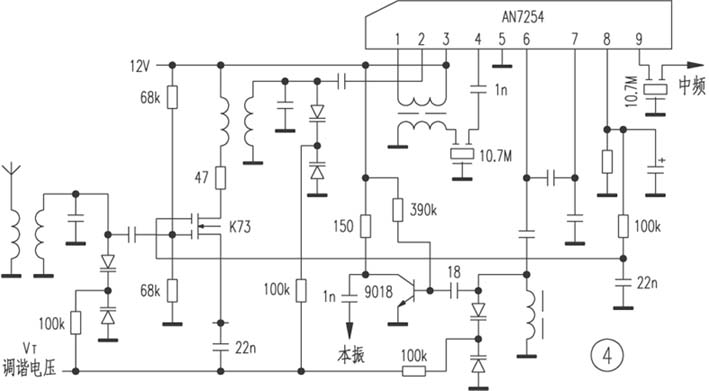

另外笔者再推荐一款性能十分优异的电路，见图４，供爱好者自制参考。这是一款分立加集成的ＦＭ高频头，它集二者优点为一身：采用一级双栅场效应管调谐放大后，再经选频网络后进入ＦＭ高频头专用集成电路ＡＮ７２５４，进行高放、混频输出中频１０．７ＭＨｚ信号，又经１０．７ＭＨｚ的滤波器进入调频中周进一步选频后，进入集成电路进行一级预中放，从⑨脚输出纯净中频，再经１０．７ＭＨｚ滤波后送入中放解调。通过以上简单的流程叙述可见，１０．７ＭＨｚ的中频信号经过了三级滤波，可谓纯而又纯了，其选择性、灵敏度均十分出色；更难得的是ＡＮ７２５４除具有常规功能外，其⑧脚还输出高放ＡＧＣ电压，调控双栅管的第二栅极，以达到自动控制高放增益的目的，避免高灵敏度遇到强信号所带来的阻塞现象。笔者认为：这是一款最优秀的ＦＭ高频头电路。
