三、使用
　　
　　动态滤波器由开关“K”控制。在位置“1”时，接通了动态滤波器（含自动时间常数控制器）；在“2”时，自动时间常数控制器电路断开；在“3”时，动态滤波电路全都断开。

　　若电路发生自激，则将输出变压器TP1次级绕组两个端点对换一下。

　　四、直流供电电路
　　
　　前置，倒相、推动级的供电由π13(5U4C)整流输出后，经C39、R53滤波，J114、π15(cr4C)稳压后供给。不用扼流圈和输出电容，可避免不良的低频谐振。

　　五、变压器的制作
　　

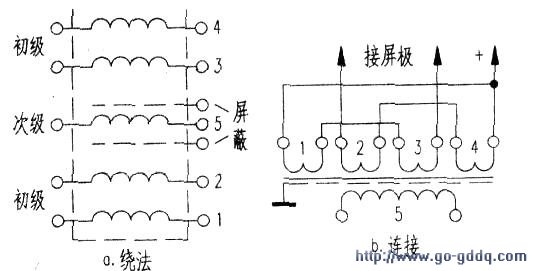

　　1．输出变压器(1)绕组：输出变压器TP1的结构及接线如下图所示。用φ0.17mm的漆包线在骨架上先分别绕两个初级线圈（各1000匝）(1)和(2)；然后在上面用φ1.Omm的漆包线绕次级线圈(78匝)⑤，最后再在其外绕两个初级绕组（各1000匝）(3)和(4)，如下图a所示示。绕制完毕后，将这些绕组接下图b进行连接。这样的结构能减少漏感和分布电容，提高电路的稳定性。(2)铁芯：用舌宽32mm．叠厚32mm的硅钢片，对插。

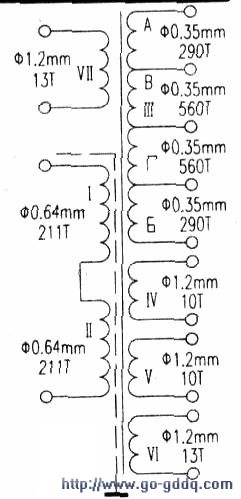

　　2．电源变压器：电源变压器TP2各绕组结构及数据如下图所示。

　　(1)初级绕组I、Ⅱ用+0.64mm漆包线各绕211匝，将I、Ⅱ串联后接人220VAC。

　　(2)次级绕组Ⅲ用φ0.35mm漆包线绕850+850匝：其中A、B各为290匝，B、r各为560匝。

　　绕组Ⅳ、V用φ1.2mm漆包线各绕10匝。

　　绕组Ⅵ、Ⅶ用φ1.2mm漆包线各绕13匝。

　　(3)屏蔽层：在初次级绕组之间加不闭合锡箔片屏蔽层，接地。

　　(4)铁芯：用舌宽40mm．叠厚60mm的硅钢片，对插。

　　六．电子管的代换
　　
　　前图中所用的苏联电子管，可用表1性能相同的国产管代换
