Delta-Sigma A/D转换器原理
来源:本站整理  作者:佚名  2011-11-23 09:58:45

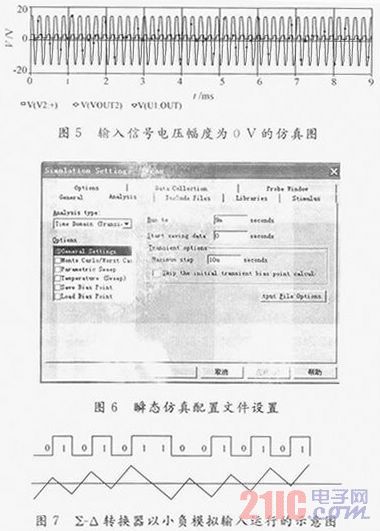

    图5是∑-△转换器以0 V模拟输入运行的仿真图。



    图5中,方波是D触发器输出的串行比特流,幅度较大的三角波是积分器的输出波形。仿真配置文件设置如图6所示。
2.3 输入信号电压幅度不为0 V的情况
    如果施加一个小的负模拟输入电压,积分器将有一个向负方向倾斜它的输出的趋势。反馈只能以一个固定的电压(电源电压)在一定的时间内校正积分器的倾斜,这样触发器的比特流输出将和前面不完全相同。图7是∑-△转换器以小负模拟输入运行的示意图。

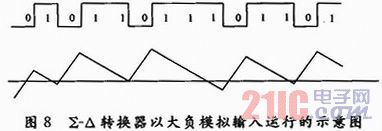

    施加一个较大的负模拟输入信号到积分器,它的输出向正方向倾斜的更陡。这样,反馈系统将输出比以前更多的1,以带领积分器输出回到0 V。图8为∑-△转换器以较大负模拟输入运行的示意图。


上一页  [1] [2] [3] [4]  下一页
