2.LC型滤波器

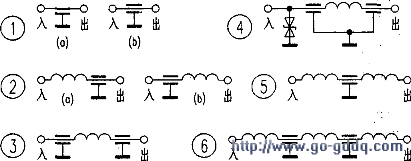

LC型滤波器包含一个电感器和一个电容器,这种滤波器可提供高输入阻抗和低输入阻抗,具体取决于电路的安装方向,电路见图2。其中图2a适用于低输入阻抗、高输出阻抗;图2b适用于低阻抗负载、高阻抗源。
3.π型滤波器
π型滤波器包括两个电容器和一个电感器(见图3所示),其输入和输出端都是低阻抗,其插入损耗特性比LC型更好。但在开关电路中有出现“振铃”的可能性。
4.带瞬变抑制器的π型滤波器
这种π型滤波器具有较好的高频抑制性能,并可防止电压尖峰(电路见图4)。
5.T型滤波器
T型滤波器包含两个电感器和一个电容器,其输入、输出都是呈高阻抗,其插入损耗性能和竹型滤波器相似,但不易出现“振铃”现象,适宜于开关电路(电路见图5所示)。
6.多级滤波器(双T型滤波器)
多级滤波器的源和负载都是低阻抗的高性能滤波器,适用于对插入损耗要求高的电路。电路见图6所示。
二、滤波连接器的主要电气参数
(见裹1)插入损耗是恒量滤波器性能的关键而特殊的技术指标,以分贝数表示。要使滤波器对干扰信号有最大限度的衰减,就要求滤波器的阻抗相对于被滤除的干扰信号处于严重的阳抗失配状态,越失配衰减越大,表征其插人性能越好。单/双列阵列滤波连接参数及插入损耗特性见表2所不。
型号 项目 |
HMD系列 (圆形) |
HMD2 系列 |
DB25(P) L-l系列 |
单/双阵列 (针距254mm) |
针(孔)数 | 96~64 | 9~50 | 25 | 5~30 l/×2 |
额定电压(VDC) | 100 | 100 | 300 | 见表1 |
接触电阻(mΩ) | <10 | <30 | <10 | <30 |
绝缘电阻(Mfl) | >2000 | >2000 | >5000 | >2000 |
额定电流(A) | 5 | 3 | 3 | / |
气密性 |
/ |
196kPa 无泄漏 |
196kPa 无泄漏 |
/ |
工作环境温度 (℃) |
-40~+85 -55~+125 |
-55~+85 -55~+125 |
-55~+125 (+40℃时相对湿 度达93%±3%) |
-55~+125 |
