自己动手巧变eMMC芯片为高性能U盘(上)
来源:本站整理  作者:佚名  2018-05-24 07:59:43

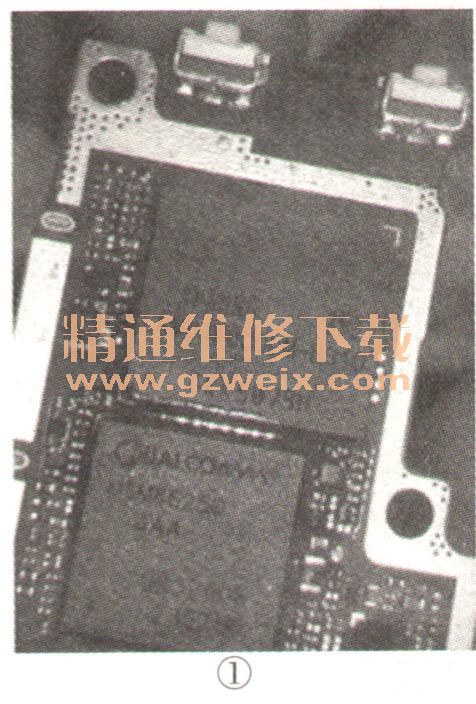

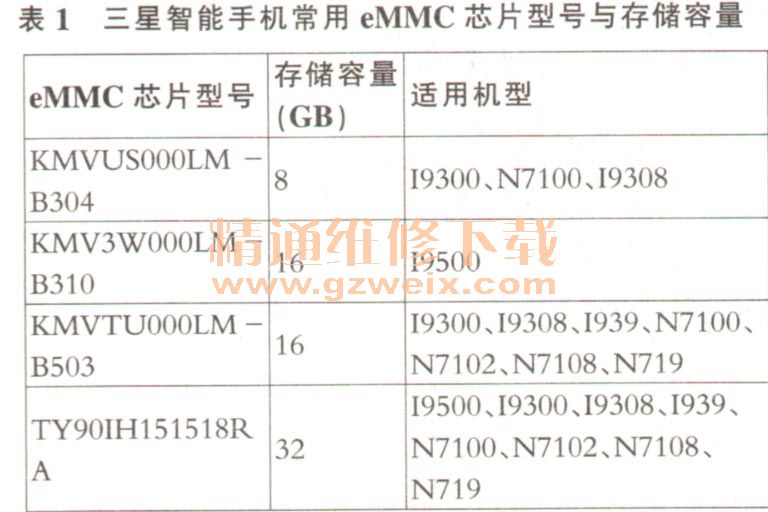

    eMMC(Embedded Multi Media Card)是嵌入式多媒体卡的简称,具有数据传输速度快、性能稳定、接口定义一致等优点,大量用于新型智能手机、电脑、机顶盒和平板彩电中(该类芯片在手机中俗称为字库),例如:多款三星智能手机均安装有eMMC芯片,如图1所示。三星手机常用eMMC;芯片型号与存储容量见表1。

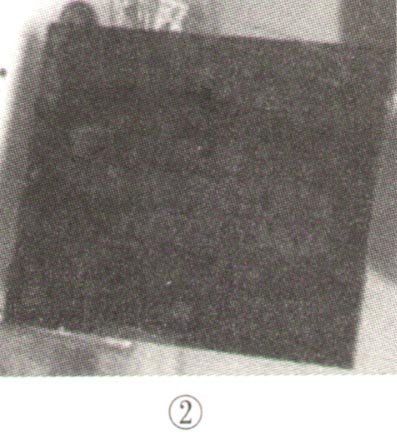

eMMC芯片多采用BGAl53或BGA169方式封装(引脚功能相同),前者的尺寸为13mm×11.5mm(长×宽,下同),如图2所示(东芝emmc芯片,型号是THGBM-FG7C 1 LBAIL,版本号为5.1,存储容量是16GB),后者的尺寸有16mm×12mm、18mm×12mm、18mm×14二三种规格。

    作为一名家电维修人员,手头通常会有一些平板彩电、机顶盒或手机的报废主板。若这些主板上安装有eMM C芯片,则可拆下eMMC芯片,按下述方法之一将其改装成一款高性能的U盘。在变废为宝的同时,还可练习焊接技术,何乐而不为呢?
    方法1:利用读卡器改造

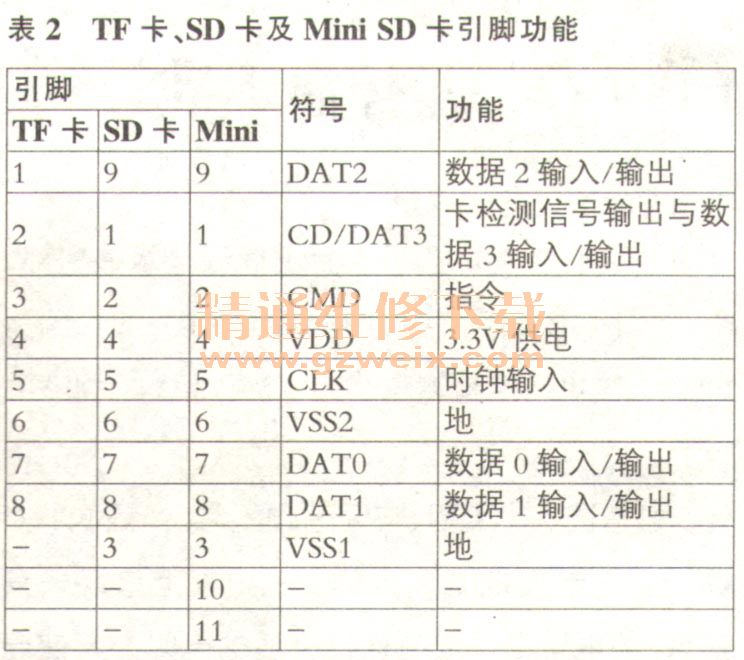

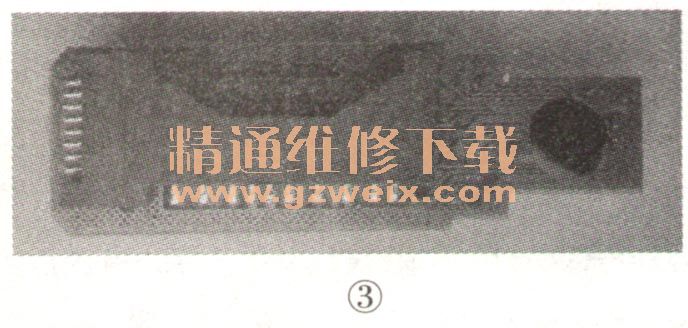

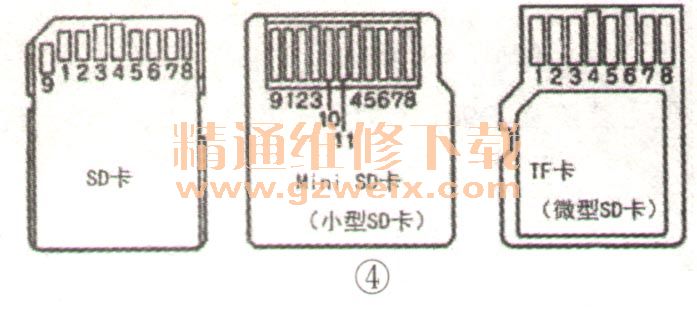

    第一步:找一个SD卡、TF卡(又称微型SD卡)或者多功能读卡器,拆开其外壳,找到其卡托的金属片,如图3所示二这些金属片的引脚排列及其功能与存储卡的引脚定义对应,常见的SD卡、TF卡及Mini SD卡(又称小型SD卡)的引脚排列如图4所示,其引脚功能见表2。

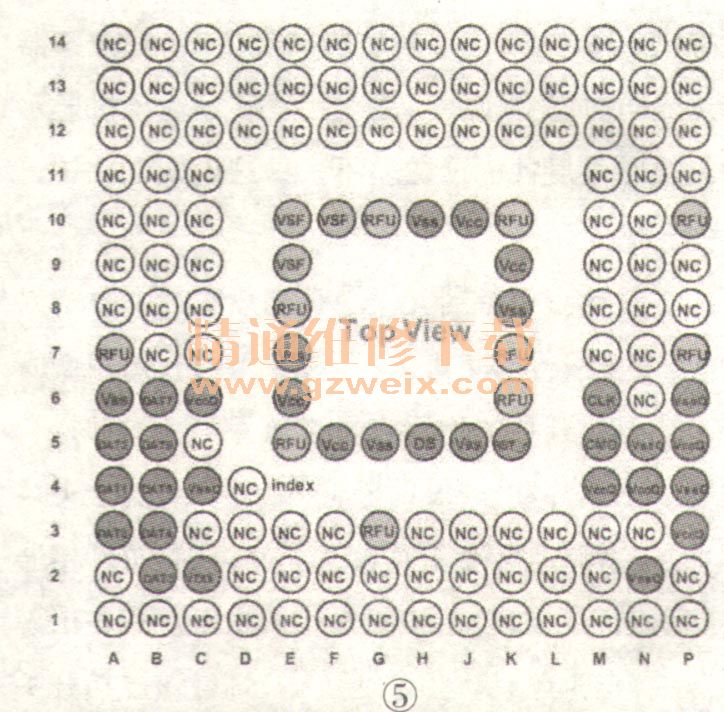

    第二步:先用热风枪拆下eMMC芯片,并清理干净芯片引脚上的残余焊锡,然后对照芯片的点位图(即芯片在印制板上的焊脚分布,如图5所示),找到芯片DATO-DAT3、VCC(或者VDD)、VCCQ(或VDDF)、CMD 、CLK 、VSS的位置,然后根据横纵坐标及定位标记点D4,找到这些功能对应的引脚,即A3~A5、B2、M5、M6等引脚,如图6所示。

[1] [2]  下一页
