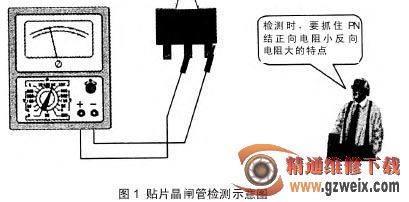

贴片晶闸管与插孔晶闸管管芯基本相同，仅封装不同，故插孔晶闸管的检测技巧在贴片晶闸管检测中基本适用。下面以单结贴片晶闸管为例，介绍其检测方法。贴片晶闸管检测示意图如图1 所示。

1. 引脚判别

将万用表置于 R×100 Ω 或R×l kΩ 档，分别测量被测管各电极间正、反向电阻。如测得某两电极间电阻值较大(80 kΩ 左右)，再对调两表笔测量，如阻值较小(2 kΩ 左右)，这时黑表笔所接电极为控制极 G，红表笔所接为阴极 K，剩余的电极则为阳极 A。在测量中，如果正、反向电阻都很大，则应更换电极位置重新测量，直到出现上述情况为止。

2. 性能好坏判别

方法同贴片二极管性能好坏判别相同，即用万用表分别测量三个 PN 结好坏即可。如果测得三个 PN 结都正常，则贴片晶闸管也正常；如果测得三个 PN 结中存在不正常现象，则该贴片晶闸管不能再使用。

3. 贴片晶闸管使用注意事项

(1)选用贴片晶闸管的额定电压时，应参考实际工作条件下的峰值电压的大小，并留出一定的余量。

(2)选用贴片晶闸管的额定电流时，除了考虑通过元件的平均电流外，还应注意正常工作时导通角的大小、散热通风条件等因素。在工作中还应注意管壳温度不超过相应电流下的允许值。

(3)使用贴片晶闸管之前，应该用万用表检查晶闸管是否良好。发现有短路或断路现象时，应立即更换。

(4)电流为 5 A 以上的贴片晶闸管要装散热器，并且保证所规定的冷却条件。为保证散热器与晶闸管管心接触良好，它们之间应涂上一薄层有机硅油或导热硅脂。

(5)按规定对主电路中的贴片晶闸管采用过压及过流保护装置。

(6)要防止贴片晶闸管极的正向过载和反向击穿。
