一、红外接收头的检测
    1．红外接收头好坏判断
    接收头接上5V电压，输出端接万用表，按遥控器任意键，对准接收器，万用表指针应在3～4.5V之间的某一电压点摆动为好的。
    2．红外接收头的引脚
    红外接收头一般有三只引脚，分别为接地、电源和信号输出引脚，不同型号的红外接收头，其引脚排列也不相同，其判断方法如下：
    1）一般接地引脚与屏蔽外壳是相通的，外观上可以看出；另两只引脚接电源VCC和OUT，可以先接好地（二芯屏蔽线外皮铜网），交换试接另两根线，开机用遥控操作有效，即可分辨出VCC、OUT，焊好，固定放置红外接收头于无遮挡处。
    2）也可用指针式万用表电阻挡R×1k（或R×100），先测量确定接地引脚，一般接地引脚与屏蔽外壳是相通的，余下的两只引脚假设为a和b，然后黑表笔搭接地引脚，用红表笔去测a或b引脚的阻值，读数分别约为6kΩ和8kΩ（有的接收头相差在1kΩ左右）；调换表笔，红表笔搭接地引脚，黑表笔测a和b引脚，读数分别为20kΩ和40kΩ。两次测量阻值相对都小的a引脚即为电源引脚，阻值大的b引脚即为信号输出引脚。不过用不同的万用表去测不同型号的接收头，所测得的电阻都各不相同。但总的结论是，电源引脚对地的电阻值不管正反向都要比信号输出引脚对地的电阻值小。

    二、高频头的检测
    判断高频头是否损坏的方法主要有以下两种：
    1）检查高频头是否导通，打开接收机电源开关，观察监视器屏幕的噪声强度；接着关掉电源再断开接收机的输入电缆，然后再打开，观察监视器的噪声强度，如果前后比较变化小或相同，则说明高频头已损坏。
    2）在输入端的插头座芯线上测量输入电压是否正常。若正常，再在电缆内外导体和接收机机壳间用导线短接，将万用表串接于电缆芯线和接收机输入插座芯线之间，开机侧量电流是否正常。若电流与标准值不符，则说明高频头已损坏。

    三、变压器的检测
    1．高压板升压变压器的检测

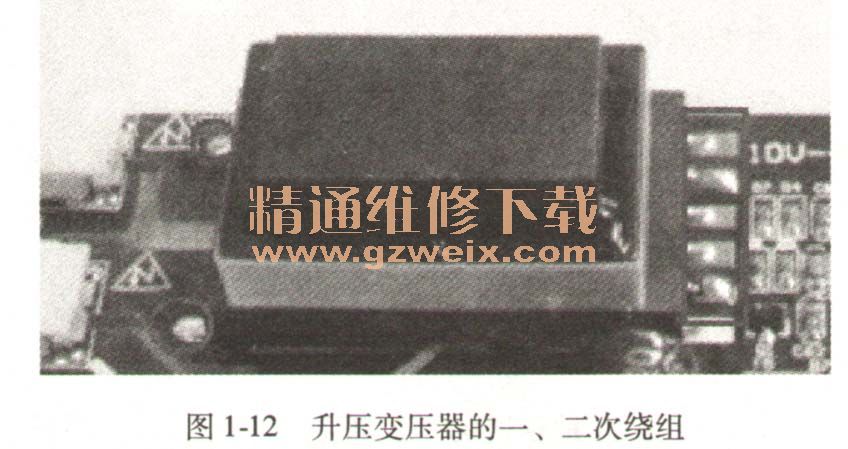

    升压变压器是液晶彩电的易损件之一。若开机1～2s立即出现保护关机，可先对比测量各升压变压器的一、二次绕组（见图1-12，图中圆圈为一次绕组引脚，方框为二次绕组引脚）阻值。将绕组阻值异常的变压器换掉。升压变压器的一次绕组阻值一般为0. 5Ω左右，有的机型是将升压变压器的两个绕组串起来的，这时测得的阻值应为1Ω左右。二次绕组阻值一般为500～1000Ω。若阻值相差较大，则可焊下变压器进行测量。损坏的变压器直接更换同型号的新变压器即可。

    提示：不现型号的升压变压器的引脚排列有时是一样的，但参数会有一些差别；应急修理时，也可临时借用，但代用后的灯管亮度会有一定的差别。
    2．电源变压器的检测
    1）绝缘性能的检测。用万用表R×10k挡分别测量铁心与一次绕组，二次绕组与各二次绕组、铁心与各二次绕组、静电屏蔽层与二次绕组、各二次绕组间的电阻值，正常时，万用表指针应指在无穷大位置不动。否则，说明变压器绝缘性能不良。
    2）空载电流的检测。变压器的空载电流是指一次绕组接额定电压，二次绕组完全空载测得的一次电流。可采取以下方法进行检测：
    ①直接测量法。将所有二次绕组全部开路，把万用表置于交流电流挡（500 mA） ，串人一次绕组。当一次绕组的插头插入220V交流市电时，万用表所指示的便是空载电流值。此值不应大于变压器满载电流的10％～20%。一般常见电子设备电源变压器的正常空载电流应为100mA左右。若实测得到的空载电流过高，则说明变压器有短路性故障。
    ②间接测量法。在变压器的一次侧串联一个10Ω/5W的电阻，将变压器的二次侧全部断开，把万用表拨至交流电压挡。加电后，用两表笔测出电阻R两端的电压U，然后用欧姆定律算出空载电流I空，即I空=U/R。
    3）绝缘性能的检测。用万用表R×10k挡分别测量变压器铁心与一次绕组、一次绕组与各二次绕组、铁心与各二次绕组、各二次绕组间的电阻值，正常时其阻值应为无穷大，且表针不动。否则，说明变压器绝缘性能不良。
    4）断路故障的检测。将万用表置于R×1挡，分别测量变压器一次绕组及各二次绕组的电阻值，若某一绕组的阻值为无穷大，则表明该绕组存在断路性故障。
    5）短路性故障的检测。电源变压器发生短路故障后会出现发热严重、二次绕组输出电压失常和空载电流过大等现象。可采用手感法和万用表检测法进行判断。将变压器二次负载断开，通电运行，用万用表测其空载电流（测量方法前面已介绍），若空载电流大于满载电流10％以上，则说明存在短路故障。对子短路严重的变压器，空载加电后几十秒钟便会迅速发热，如果用手触摸铁心出现烫手的感觉，此时不需测量空载电流便可断定变压器有短路性故障。
