家用电器常用电子元器件简介
来源:本站整理  作者:佚名  2015-12-21 13:54:08

    一、红外接收头

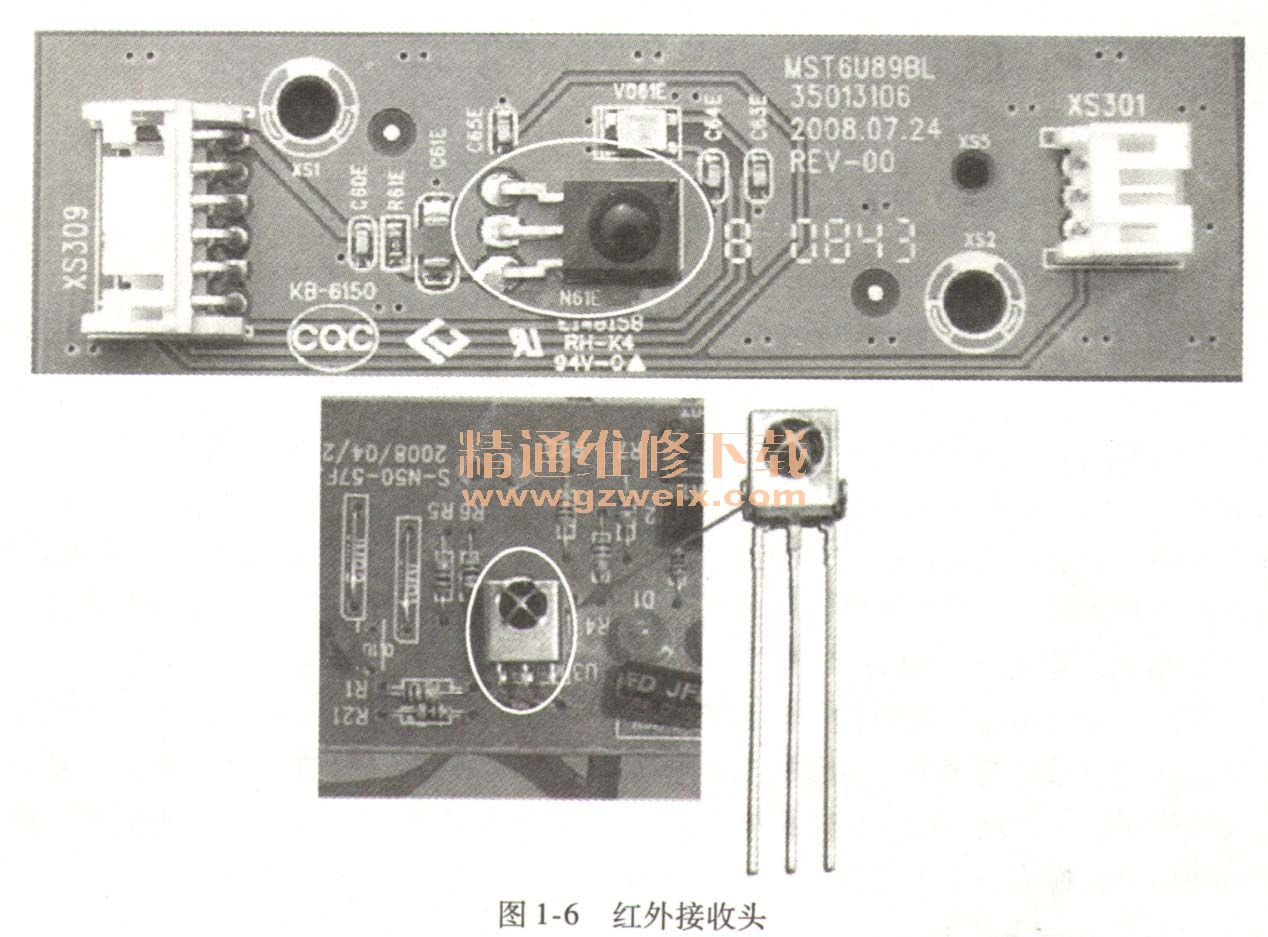

    红外接收头是红外线遥控系统的接收部分的主要部件,红外线接收头装置负责滤除其他杂波,只接收该特定频率的信号并将其还原成二进制脉冲,也就是解调功能。红外接收电路通常由红外光敏二极管与放大电路组成,放大电路通常又由一个集成电路及若干电阻器、电容器等元器件组成,并且需要封装在一个金属屏蔽盒里。图1-6所示为红外接收头。

    二、高频头

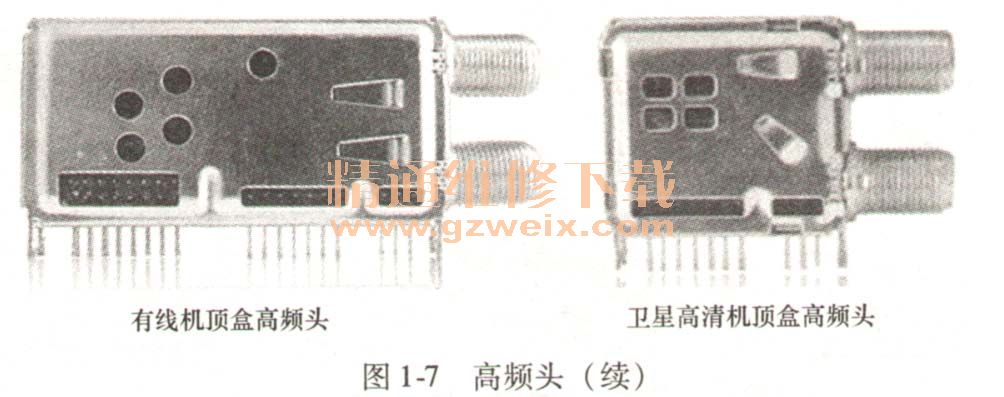

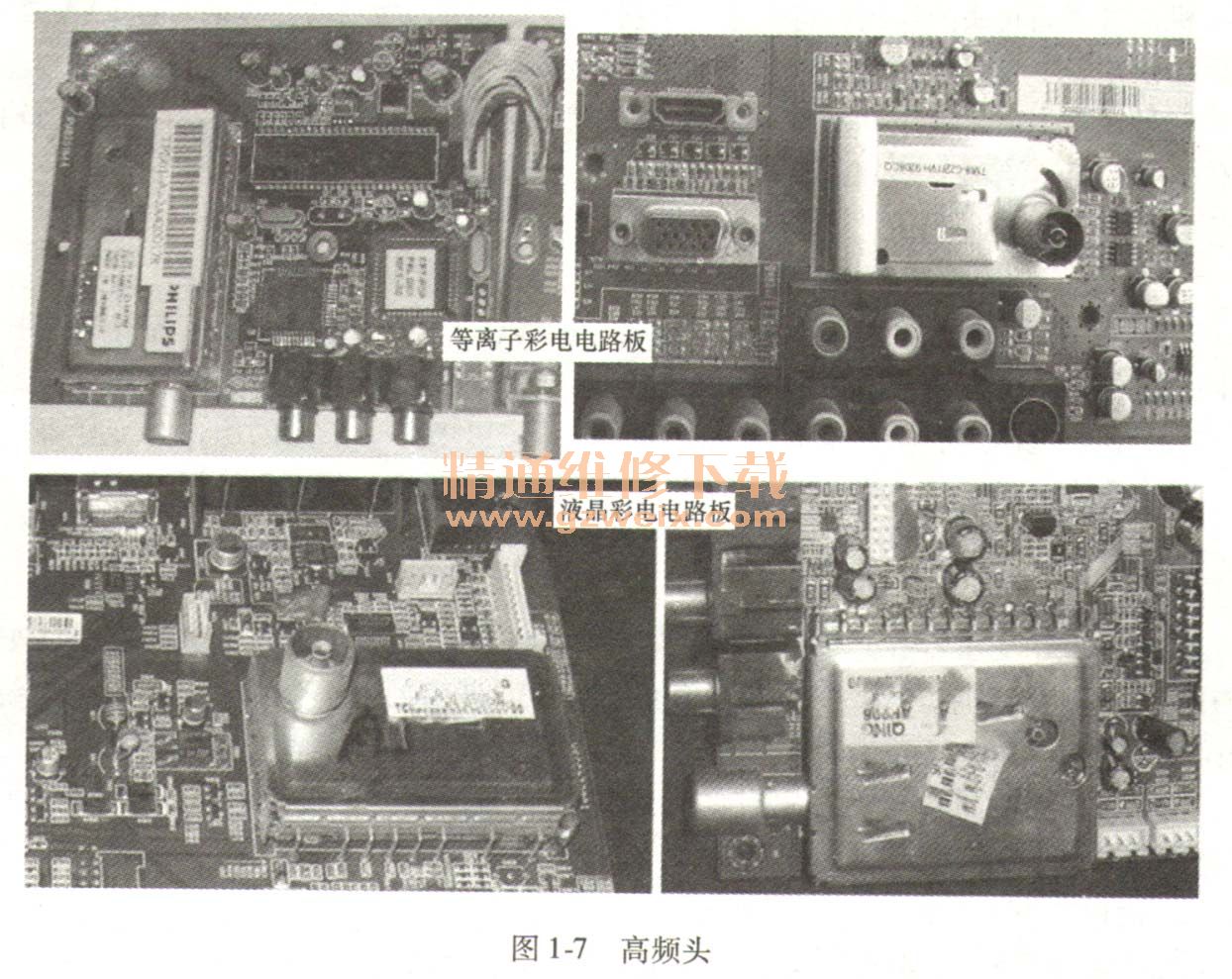

    高频头俗称调谐器,学名称高频调谐器(TUNER),又称低噪声下变频器(LNB,Low Noise Block),它是由低噪声放大器(LNA, Low Noise Amplifier)、低噪声变频器( LNC, Low Noise ConVerter)组成,其中的LNC则是由混频器、本机振荡器构成。高频头主要完成频道选择、解调、误码校正和射频环通功能。液晶、等离子彩电及机顶盒用高频头,如图1-7所示。



    1.液晶彩电用高频头
    高频头是电视高频信号公共通道的第一部分,是能够接收有线广播电视信号的关键器件。传统模拟电视调谐器是以模拟方式完成接收放大、选通、变频、图声解调等过程,而液晶彩电调谐器则是先将模拟信号转换为数字信号,再进行压缩、传输、接收、处理、存储、记录和控制,接收终端首先要经数字电视调谐器进行高频放大、比较处理、信道解码和解调,然后再经接收机后端电路进行信源解码等处理后还原图像和声音。

    2.等离子彩电用高频头
    等离子彩电用高频头的作用有以下几点:①选择要观看的频道(高频头天线输入端子输入的信号中有多个电视台的高频电视信号);②选择信号进行高频放大(从高频头天线端子输入的高频电视信号很微弱);③由高频头内部的变频电路把不同频率的高频电视信号转换成一个固定的中频信号IF。

    3.机顶盒用高频头
    机顶盒用高频头的作用:将卫星(有线)送来的极其微弱的波段信号经LNA放大,然后在混频器中将收到的信号频率与本机振荡器产生的本振频率相减,使得不同频段的高频信号转换为适合卫星(有线)接收机处理、统一频段的中频信号,以利于同轴电缆传输及卫星(有线)设备解调和工作。

    三、变压器
    变压器是一种用于电能转换的电气设备,能够将一种电压、电流的交流电能转换成相同频率的另一种电压、电流的交流电能。用绝缘导线(如漆包线、纱包线等)绕制而成,其使用范围广、原理简单,但根据不同的使用场合(不同的用途)变压器的绕制工艺会有不同的要求。变压器具有电压转换、阻抗转换、隔离、稳压(磁饱和变压器)等功能。
    1.液晶彩电用变压器

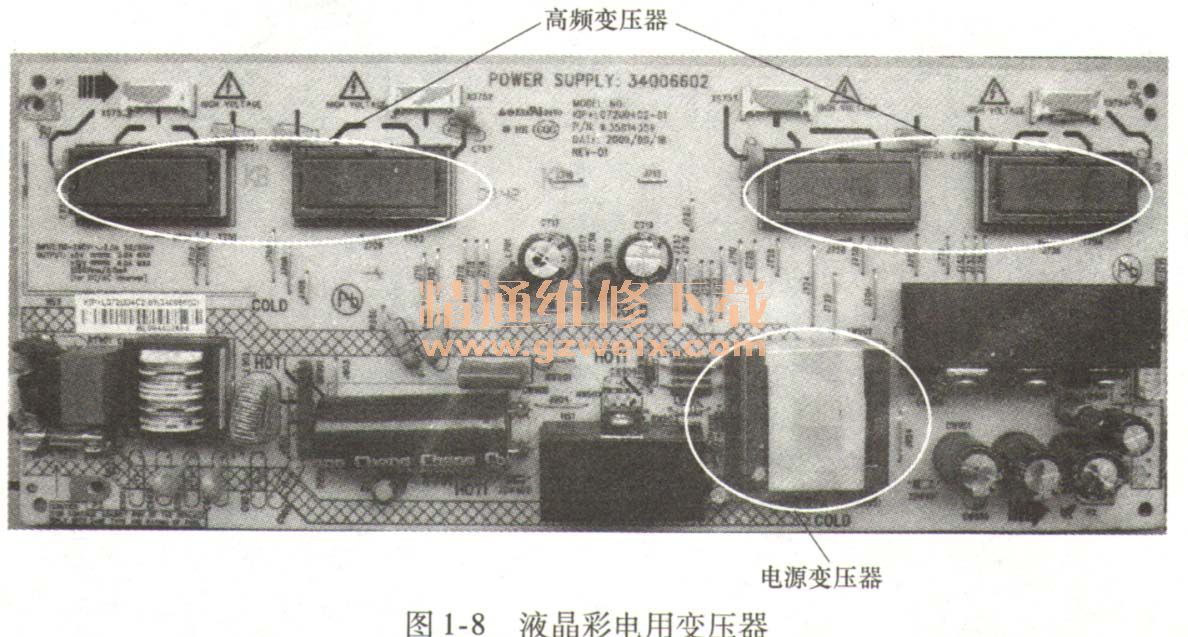

    液晶彩电用变压器有电源变压器和高频变压器,如图1-8所示。电源变压器主要用于升压(提升交流电压)或降压(降低交流电压),升压变压器的一次绕组较二次绕组的匝数少,而降压变压器的一次绕组较二次绕组的匝数多。高频变压器又称高压变压器,主要应用在液晶彩电高压板上,它是用来把低数值的交变电压变换为同频率的另一较高数值交变电压的变压器。

    2.机顶盒用变压器

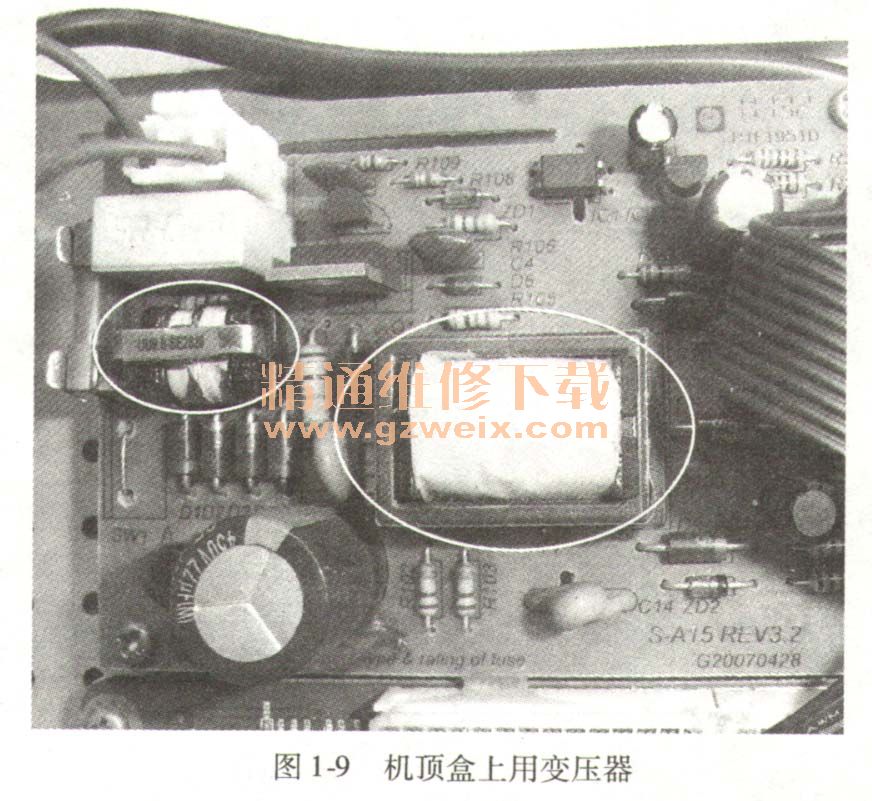

    机顶盒用的变压器有电源变压器与开关变压器,如图1-9所示。


    3.等离子彩电用变压器

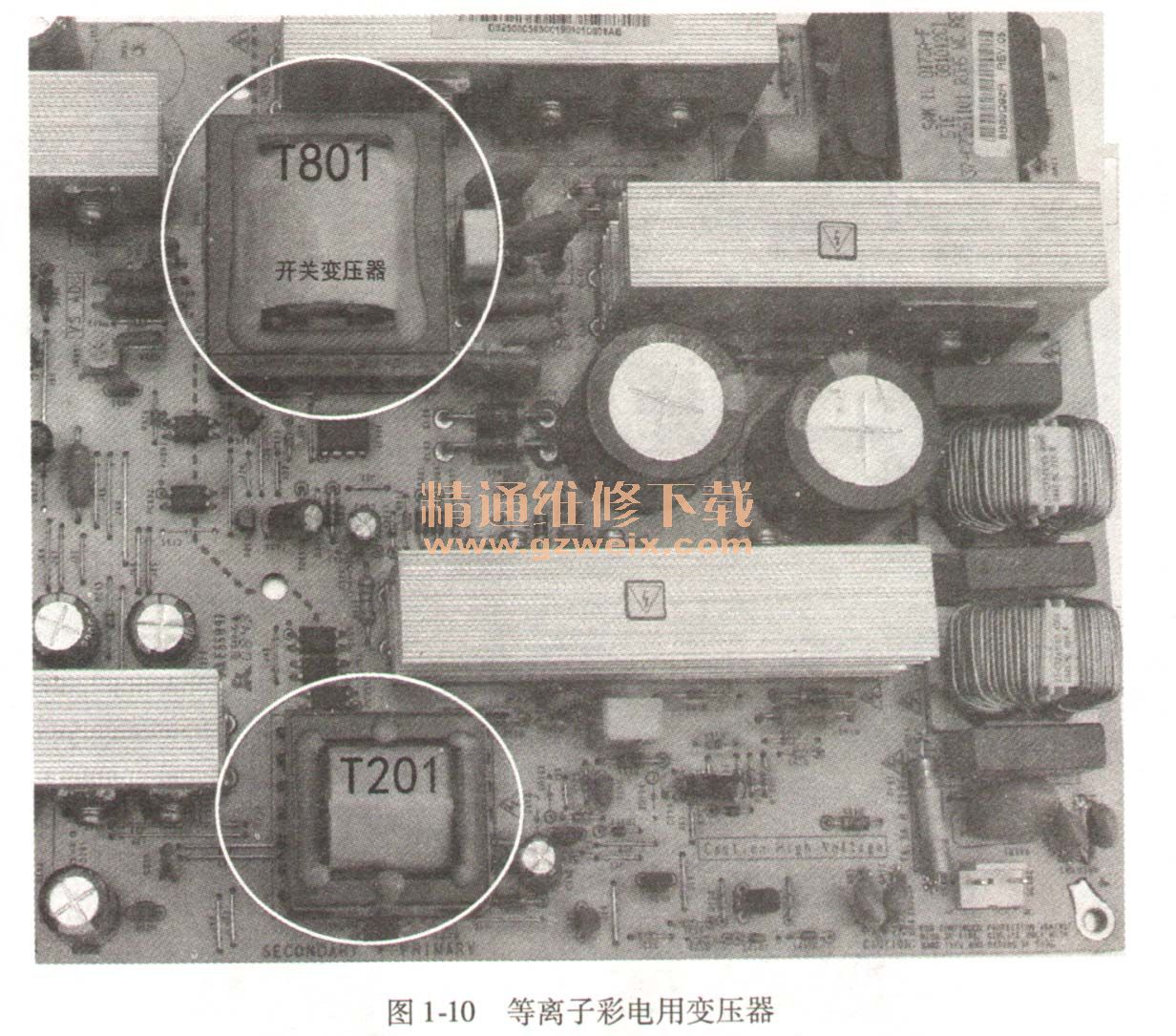

    等离子彩电用变压器如图1-10所示(以长虹PT32618为例,由变压器T201和IC151组成的低压形成电路、由变压器,T801和IC801组成的VS电压形成电路)。

    四、数字电视智能卡
    数字电视智能(IC)卡是机顶盒的软件,智能卡有一个内置的处理器和一个与数字机顶盒通信的接口。数字电视机顶盒一般都需要一张智能卡才能正常工作,这和手机与手机的SIM卡的关系有点类似,这张卡记录了有线电视用户的各种信息。这些信息是机房前端的条件接收系统、用户管理系统相互作用共同产生新的数据,同数字电视信号一起通过网络传输到用户端,机顶盒提取出来后写人智能卡的:图1-11所示为数字电视智能卡。
