自己动手巧变eMMC芯片为高性能U盘(下)
来源:家电维修  作者:佚名  2018-06-24 08:23:43

    步骤4:将细钢丝的另一端焊接在读卡器卡托对应的金属触点上,如图8所示。现以TF卡读卡器为例,其对应关系见表3。
    在焊接连线时,如果读卡器中的卡托挡住了焊点,可先拆去卡托再焊线,如图9所示。

    另外,如果读卡器内空间允许,可在VCC端对地接一只2.2μF的贴片电容,以提高U盘的防浪涌能力。
步骤5:在对上述连线检查无误后,用熔胶封住线头焊点,并将eMMC芯片固定在读卡器内部,如图10所示。

    步骤6:将自制的U盘插到电脑的USB接口中试验。正常时,电脑会提示连接上了大容量存储设备,如图11所示,但不会显示存储容量大小,也无法格式化。

    需说明的是,如果上述U盘是用SD卡读卡器改造的,则需找一个SD卡套插入卡座,让卡座中的开关闭合,如图12所示。否则,电脑检测不到大容量存储设备。

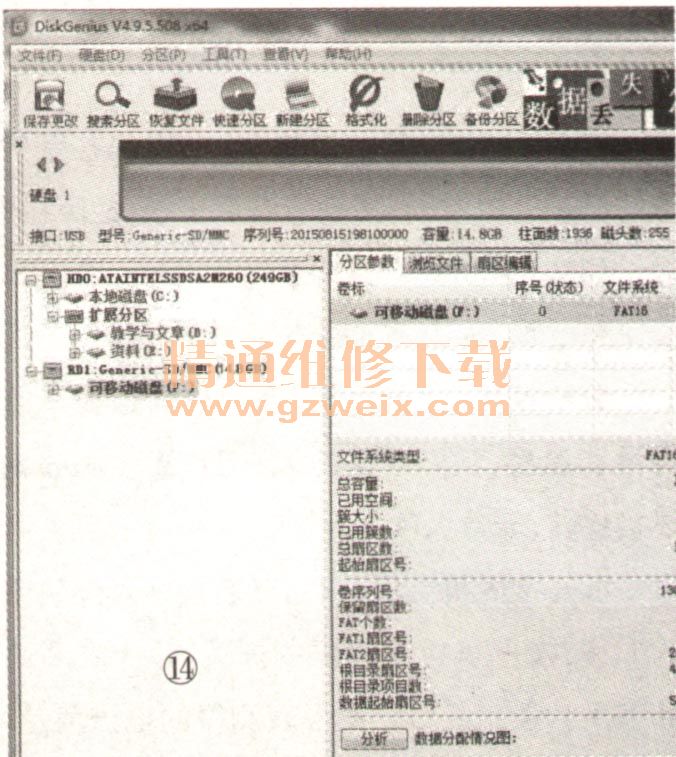

    步骤7:先在网上下载DiskGenius软件(主要功能是数据恢复、硬盘分区和系统备份),然后双击图13所示图标打开该软件(需先将U盘与电脑相连),其界面如图14所示,选择左侧的“可移动磁盘”,再点击工具栏中的“删除分区”按钮,接下来新建分区和格式化即可。



   步骤8:将自制U盘与电脑相连,进行数据读/写试验,其写入数据速度约为7.2MB/s,如图15所示,读取数据速度约为21MB/s,虽远低于eMMC芯片的数据读/写速度(其原因应是读卡器中主控芯片的性能限制),但与市售2.0版本的普通U盘数据读/写速度相当,完全可满足一般使用要求。
