QX5305是一款高效率，稳定可靠的高亮度LED灯驱动控制IC，其引脚功能见表1。该IC内置高精度比较器、off-time控制、恒流驱动控制等电路，外部电感和滤波电容的体积较小，特别适合大功率、多只高亮度LED灯串恒流驱动，如平板显示器的LED背光、LED照明灯等。

    QX5305采用固定off-time控制工作方式，可编程驱动电流，最高可达2A；其工作频率可在500kHz~2.5MHz内调节，毛驱动效率可高达95%；在DIM端加上PWM信号，可调节LED灯的亮度；通过调节外置电阻，能控制LED灯的驱动电流，使LED灯亮度达到预期恒定亮度，流过高亮度LED灯的电流可在几毫安到2安培之间变化。
    QX5305的典型应用电路如图1所示，采用峰值电流检测和固定off-time控制方式，外接的MOSFET管和电感L、LED灯条、肖特基二极管D共同构成连续电流模式的升压型恒流LED驱动电路。芯片内的R-S触发器分别由。off-time定时器置位和CS比较器、FB比较复位，并控制外部MOSFET管的导通与截止。

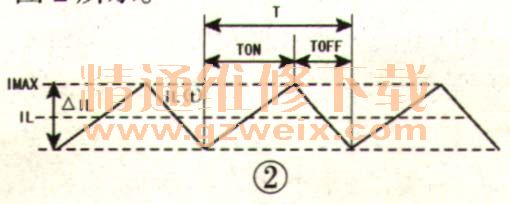

    除了固定off-time控制外，QX5305的工作方式和普通的电流模式PWM控制型DC/DC升压电路非常相似。当工作在连续电流模式下时，流过功率电感的电流几如图2所示。
    在VDD上电时，off-time定时器的输出置位，内部触发器输出高电平，外部功率管MOSFET导通，TON周期开始，这时流过L的初始电流从零开始上升，电流回路是VIN→L→MOSFET→电流采样电阻RCS→地。该电流将一部分能量储存在功率电感里并在RCS上产生一个压降VCS。与此同时，输出滤波电容对LED放电，该电流在RFB上产生一个压降VFB，VFB被误差放大器放大。当电流上升使得VCS大于260mV或VFB大于误差放大器的输出电压时，CS或FB比较器的输出复位脉冲给触发器，则触发器输出变为低电平，MOSFET管关断，TON周期结束，TOFF周期开始。
    在TOFF周期内，储存在电感里的能量以反电势的形式与VIN叠加，并通过D、LED、电流反馈电阻RFB构成回路，电流逐渐下降。与此同时，输出滤波电容被充电。当达到预先设置的TOFF时间间隔时、off-time定时器的输出再次置位内部触发器，则触发器输出高电平，MOSFET管重新导通，TOFF周期结束，开始下一个的TON周期，如此反复，使LED上的电流得以连续而且保持稳定。
    在正常工作情况下，L中电流上升、下降的斜率与VIN、L的电感值和LED的正向压降有关。VCS间接反映了L的峰值电流，也代表了峰值功率，而VFB间接反映了输出电流的大小。 QX5305根据VFB值实时调节外部MOSFET管的导通时间ON，即输出电流的脉冲宽度，即调节存储到L中的能量多少，如此闭环调节使得输出电流能够保持恒定。
    1.LED电流的设定
    LED的电流由RFB设定，RFB阻值不同，就可以设置不同的LED驱动电流（IO），估算公式如下：IO =260mV/RFB。
    2.峰值功率的限定
    限定峰值功率可以减小上电时的冲击电流，并且在电路异常时可以起到保护作用。峰值功率由RCS设定，RCS的计算公式如下：RCS=0.7×（260mV/IO）×（VIN/VO），IO为驱动LED灯的电流，VO为输出电压，即所有串联LED正向电压的总和。
    3．工作频率的确定
    QX5305采用固定off-time控制工作方式，其工作频率为F=1/（TOFF+TON）。其中，TON时间与L的电感值和输入、输出的电压差有关，而TOFF的off-time时间由芯片内的off-time定时器和TOFF端外接的电阻、电容ROFF、COFF决定。因此，可通过调节ROFF、COFF的值设置最小TOFF时间，从而间接设定工作频率。若只接电阻ROFF，可以提搞工作频率；若只接电容COFF，则可以降低工作频率，例如：当COFF容量为470pF时，TOFF≈24.6μs，则电路工作频率约为36.6kHz。
    提示：工作频率的高低需根据实际使用情况来决定。L的电感值越小，电感的体积也越小，此时的工作频率也就越高，同时输入、输出滤波电容也可选用低容值、小体积的电容，但是较高的工作频率会导致MOSFET管和肖特基二极管D的开关损耗增加，发热加剧，电路的效率下降。这点在高输出电压状态下较为明显。因此，如果在输出电压高于80V的工作条件下，QX5305的工作频率不宜超过80kHz。
    4.功率电感L的选择
    L的选用原则一是确保流过LED的电流是连续的并且纹波电流△I值远小于流过LED的电流值，其次是保证在其工作时不会出现磁饱和现象。
    从前面的原理分析可知，在MOSFET管导通的TON期间，输入电源直接给L提供能量，其余时间则由电源与L内储存的能量来维持LED电流。换句话说，L在MOSFET管导通时储能，在MOSFET管关闭时释放能量，流过L及LED中的电流方向始终是不变的。L的充放电使输出电流呈锯齿状纹波电流（见图2）。纹波电流（△I=IMAX-ILIN）的上升、下降斜率及幅值直接与L上的电压和电感量相关。△I的大小与L的电感量成反比例，当纹波电流过大时，将导致输出电流断续（此时可以理解为TON时L内储存的能量不足以在TOFF时释放用以维持负载电流）。因此，在一定的工作电压和负载下，若L的参数不同，则流过负载的电流会出现连续模式和非连续两种模式。在驱动LED的情况下，为保持LED电流的恒定，必须合理地选择L的值，以保证电路工作于连续模式下。

    当L的电感量足够大时，一般可保证电流不会出现非连续模式。同时，较大的电感量也使得流过负载的电流脉动分量较小，有利于延长LED的寿命。通常，L的电感量在几百微亨到十几毫亨之间，视实际应用而定。当输入、输出电压的压差较大或者输出功率较大时，需加大L的电感值，反之可用电感值较小的L。
    另外，在电路工作时，流过L的峰值电流可达数安培，因此所选用的电感必须具有足够的DC工作电流容量，否则电感会发生磁饱和，造成电路效率大幅下降，甚至造成电路不能正常稳定工作。一般情况下，要求L的饱和电流不低于最大输出电流的1.5倍。同时，在大电流工作条件下L本身的内阻（ESR）也不可忽视，它会极大程度地影响转换效率。在体积允许的情况下，应尽可能选用较大的磁性元件及较粗的导线绕制该电感。
