步步高AB915D型DVD机,正常播放20~30分钟便出现画面静止、无声
来源:本站整理  作者:佚名  2010-10-05 10:29:22



  观察此机正常播放20~30分钟便出现画面静止、无声。正常播放20~30分钟便出现画面静止、无声,操作显示屏上保持原正常播放的画面,同时碟片仍继续运转,约1~2分钟后方停下来;若关机重新开机,又可播放30分钟左右,然后重现上述故障。

  AB915D机采用松下DV-5型DVD机芯,首先检查激光头组件部分。拆机用手拨动进给齿轮。光头进出自如、无卡阻之感;通电观察,各电机运转自如。

附表:电源板插座
插座电压标注 3.3 5 -9 9
实测电压数据 3.46 4.8 -9.85 9.03

  再查主板上有关芯片:数字伺服块MNl03S26EGA、解码块ES4428F、  程序存储块HY29F800TG、数据缓冲存储块HY57V641620HG及外围元器件及传输信号点等均未发现故障(由于缺少电路图纸,仅查了芯片主信号点),手摸各芯片及工作时也有明显温升。

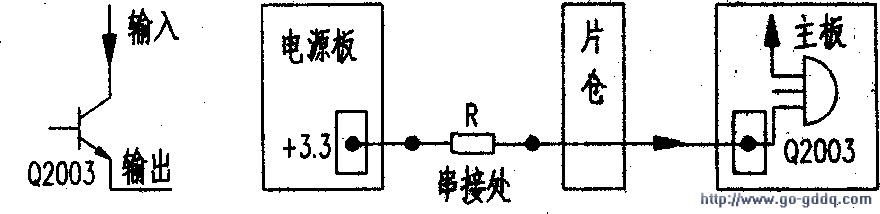

  查电源部分各直流输出插座电压值基本上正常,只是+3.3V为+3.46V(优利德UT55数字表测得,参照别的机型,在许可范围之内),而-9V为-9.85V。电压略高,但不属于主芯片的供给电源,其详细数据如附表所示。查主板上各芯片供电端电压为2.69V、3.31V、4.80V,可见2.5V端现为2.69V,有偏高之疑。而2.69V是由Q2003串接降压而来,如左图所示。若将2.69V降为2.5V,其结果会如何呢?分析电路结构,其最简便方法是:将电源板串到主板上的插件连线间接一降压电阻R。经串接电流表测知,机器正常工作时电流为250mA左右,经计算串入0.6Ω电阻后通电测Q2003输入为3.31V,输出为2.55V,但连续播放40分钟以后又重现上述故障。看来故障有所改善,可能芯片有硬或软件方面的缺损,再将串接电阻改为0.7Ω,通电测92003输入为3.25V,输出为2.49V,如右图所示,重新开机,无论播放多长时间都不停机,故障排除。
