步步高AD907KB-2型DVD机放入碟片后主轴电机断续转动,显示屏也随之间断性发光
来源:本站整理  作者:佚名  2011-08-02 06:38:28



  此机开机后显示屏显示及进出仓动作正常,但放入碟片后主轴电机断续转动,显示屏也随之间断性发光。

  从故障现象分析,该机故障原因应为开关电源带负载能力差,或主轴电机局部短路造成电源过载。

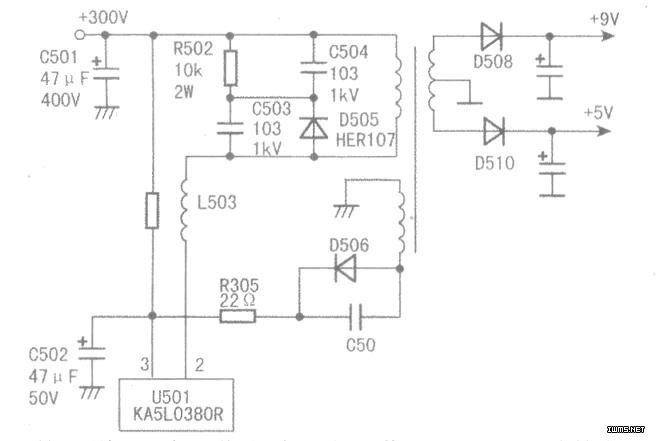

  该机开关电源采用单芯片KA5LO38OR(U501),局部电路如图所示。故障时测得+30OV电压稳定,基本排除+300V滤波电容C501失容的可能。因开关变压器次级输出电压明显下降,怀疑主轴电机异常。用万用表Rxl挡测主轴电机线圈直流电阻,电机转动正常,用手缓慢转动主轴电机转子,万用表显示的阻值稳定,无突变现象,由此可见主轴电机正常。转向检查U501及其外围电路,经查反峰吸收电路中的电阻R502开路,换新后故障排除。
