步步高AB001V型影碟机.按动OPEN/CLOSE健后托盘进出缓慢无力
来源:本站整理  作者:佚名  2011-11-22 13:33:58

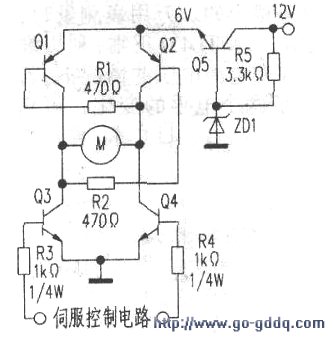

  该机采用飞利浦机芯,此类机芯在使用中进出仓失控是常见的通病,检修机械传动未发现异常,将思路转向驱动电路,该驱动电路是常见的BTL桥式电路,如图所示,最常见的缺陷是电机工作电压偏低,如将05人为进行短路,则试机会立刻恢复正常,进出仓自如。这表明驱动电流偏小,可以将R3、R4阻值适当减小(将原先4kΩ改为lkΩ,R3、R4由1/8W改为1/4W)。通过更换R3、R4两只电阻,很快排除了进出仓无力的故障。
