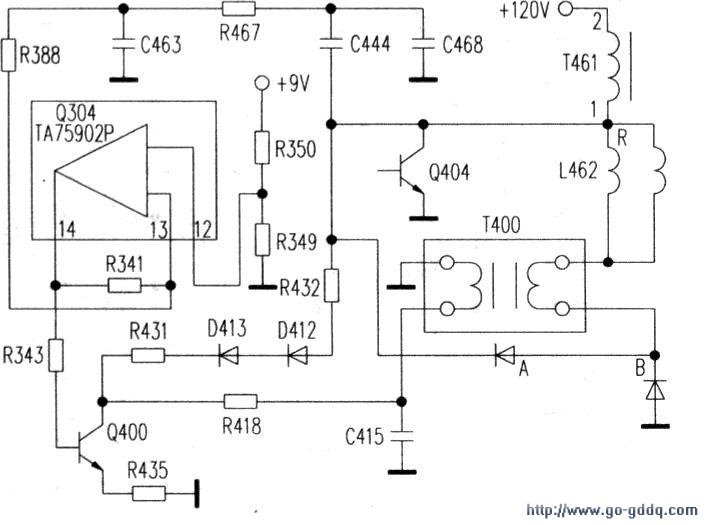

为了使光栅的尺寸不受高压变化的影响。背投电视机均设置有光栅垂直幅度补偿校正和水平幅度补偿校正电路。在+120V稳定正常情况下。光栅水平幅度不稳定的原因可能是补偿校正电路有问题所致。观察在画面水平幅度变化时，测量+120V电压稳定不变。并且画面垂直幅度较稳定，这说明四运放块Q304的（13）脚之前的高压取样电路工作正常。此机的超高压是由行逆程窄脉冲升压整流、滤波后获得的。高压源自身内阻较大，而三只投影管的束流会使图像内容在1.1—3.2mA之间变化，为此束流变化就会引起高压大幅度变化。而高压变化又会引起画面尺寸的变化。为防止这种情况，在行输出级设置了高压稳定电路。见图所示。行输出变压器T461的（1）端行逆程脉冲由电容C468、C444分压取样，R467和IC463平滑滤波后，由R388送入四运放块Q304的（13）脚反相输入端，与（12）脚同相输入端的基准电压比较放大后从Q304的（14）脚输出。如果因某种原因束电流增大引起高压下降，则反射到行输出变压器T461（1）端的行逆程脉冲幅度下降，Q304（13）脚能IEHT取样幅度也下降，其（14）脚输出的电平升高，Q400集电极和发射极的导通程度加深，饱和型电流互感器T400初级电流增大，次级电感量减小，由于T400的次级绕组通过三只并联的行偏转线圈与T461的初级（1）～（2）绕组串联，结果总的电抗感减小，使回扫时间缩短。行逆程脉冲幅度因此而增大，T461的EH绕组高压稳定不变。

　　由此分析得知，故障可能出在上述电路中。重点检查Q304、Q400以及T400及周围元件。

　　查R467、R388、C463、C444、C468及0304、Q400、R431、D413、D412、R435、R418、C415，结果发现C415漏电严重。用一只470pF/2kV电容更换后，故障排除。
