东芝50AGUC型背投彩电网三色光栅失聚
来源:本站整理  作者:佚名  2011-04-01 16:41:43



  根据该机红、绿、蓝三基色光束会聚原理分析。

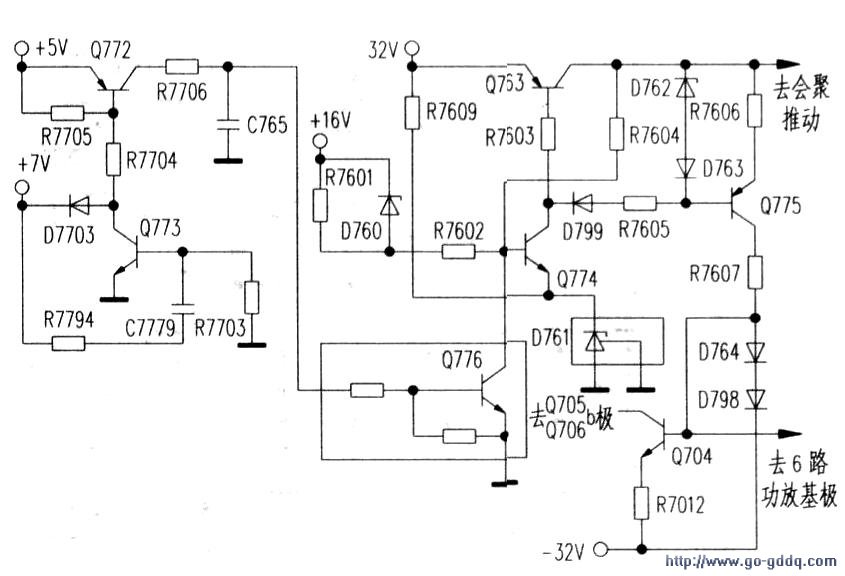

  故障有可能出在+32V和+16V供电控制电路(如图所示);测量会聚功放级的+32V和+16V供电时。

  发现+32V电压为0V。此机芯的+32V和+16V供电电路中均设置有过流保护电路。在+32V和+16V供电回路中均设有快速熔断器。

  能对+32V、+16V、+5V—1、+7V四路负载短路进行有效地保护。图中所示电路主要是对会聚功放级过流。包括短路时进行保护,+32v和+16V供电正常。三极管Q774发射极电位由三端精密稳压器D761锁定不变,+16V经电阻R7601和R7602为0774提供基极偏流,使Q774导通,Q774导通后促使Q763、Q775也随即导通,Q763导通后,+32V电压经Q763发射极和集电极为会聚功放级供电。

  0775导通后,D764雨1D798也随即导通。Q704、Q714、Q124、Q734、Q744和Q749分别为6路对应会聚功放提供静态偏置电压,使会聚功放电路正常工作。+32V负载一旦过流或短路时。

  该电压将大幅度下降使D761截止,Q774发射极断开而截止。+16V出现过流或短路时。电压也因此大幅下降,使Q774反偏截止,Q774截止后,Q763也随即截止。切断会聚功放级+32V供电,同时Q774截止时。D764和D798也截止,为此为6路功放基极提供偏置电压的三极管均截止。其对应的功放级失去偏压全部截止,而得到保护。由上述电路分析后,检查图中Q763、Q774和Q775发现,均处于截止状态。又测Q774基极和发射极电压。发现其基极电压为0V左右。检查基极偏置电阻R7601、R7602、D760、Q776等元件。结果发现R7602阻值变大已接近开路状态,换用一只2.7kΩ的电阻后。故障排除。
