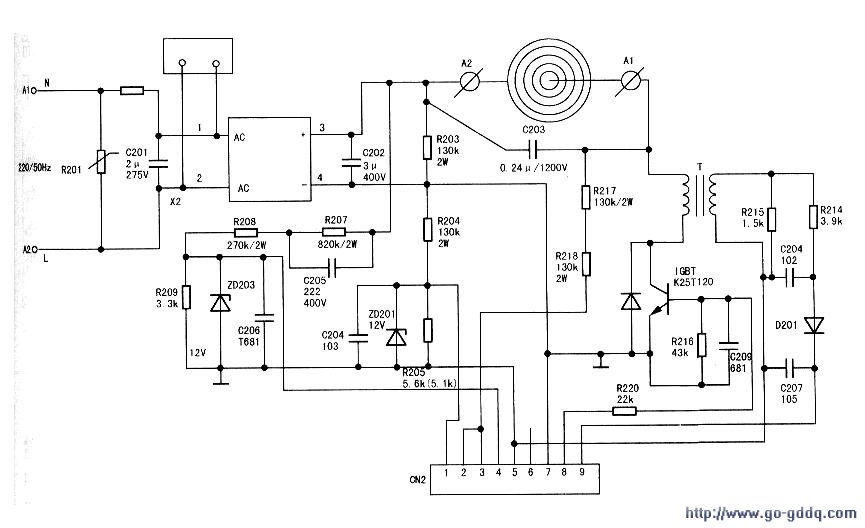

打开机壳取出电路板，发现电路板功率管IGBT（K25T120）和整流桥（D25SEA80）被更换过，电路板的铜箔也已经翘起，功率电路板背面有焊液焊渣，整个电路板已面目全非，进一步检查，10A保险烧断，功率管和整流桥击穿（电路见图）。首先将损坏元件拆除，把电路板清理干净，再用吹风机吹干。

　　焊下谐振电容C203（0.24μF/1200V）用电容表测量为0.235μF，又用1000V摇表测量后放电有强烈的火花，谐振电容C203确无问题。用同样的方法检查+300V滤波电容C202（5μF/400V），正常。IGBT管过压保护取样电阻R217、R218均为标称值130kΩ；查浪涌电压取样电阻R207、R208分别为标称值820kΩ、270kΩ，同步电路取样电阻R203、R204均为标称值130kΩ。在路测量控制板上的驱动集成块U4（TA8316）、保护集成电路ICl（LM339）各脚在路电阻均正常，其他无损坏的元件。将损坏的元件换新，检查无误后不接线盘通电试机，不再烧保险，风扇转动，电磁炉不报警，之后用100W灯泡作假负载接在线盘两个接线端，通电开机灯泡一闪一闪，表明电磁炉已基本正常。将灯泡取下接上线盘，检查无误后装上机壳，通电试机，并用钳形电流表监测电流，中火加热，电流表显示读数为5.3A，正常，继续按增加按钮增大至高火，这时电流表读数为7.1A 一直稳定不变，试机一小时，电磁炉正常稳定加热，不再烧IGBT管和整流桥。从上面的检修可知：电磁炉并没有太大故障，只是用户使用不当，电磁炉电路板上有油污灰尘，导致电路板漏电，使得高压窜入IGBT管基极而连续击穿损坏。
