三角牌CT-14D型电磁炉接通市电红色LED电源指示灯亮,机器发出“嘀”的一声,按各操作键均无任何反应
来源:本站整理  作者:佚名  2011-05-14 20:41:01



  首先,检查各组供电回路未见异常。由于该机低压板曾进过水,怀疑电路板受潮漏电,于是用香蕉水清洗一遍,但故障依旧。

  重新调整思路,怀疑MCU(IC201)正常工作的“三条件”有问题,用UT30F型数字表检测IC201的VDD⑤脚5.00V正常;外接晶振的11、12脚OSC1、OSC2分别有2.23V和2.26V电压,也正常;检测REST复位端13脚电压在为3.37V(正常时约4.43V)。

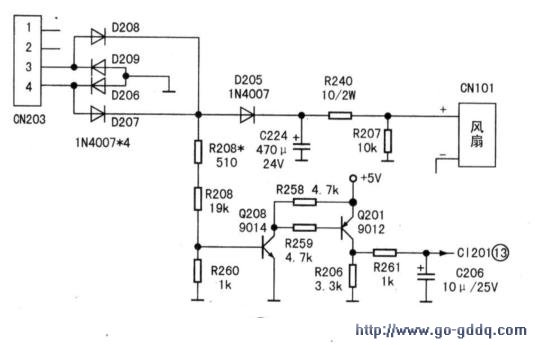

  该款电磁炉的复位电路见附图,按图索骥,检查出五环精密电阻R208阻值变为33kΩ(正常阻值为19kΩ),更换相同规格的电阻后,故障排除,电磁炉能正常开机使用。

  小结:凡是遇见电磁炉不能正常开机的故障,勿忘检查MCU正常工作的“三条件”:VDD、外接晶振、REST三个端口的电压。
