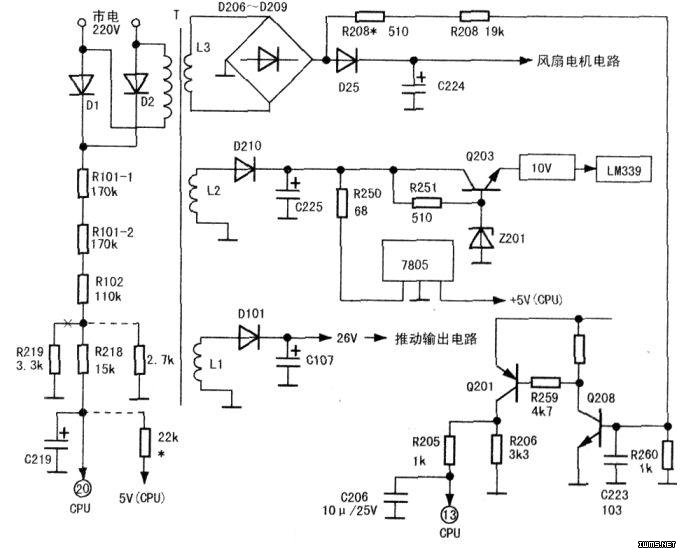

此电磁炉放上锅具，一切正常。此时正值中午用电低谷期。到了下午5点用电高峰期再试机，出现“嘀嘀”报瞽声，不加热，此时用数字表测，电压只有180V，证明是由于市电过低而不加热。于是，先找到市电检测电路（如下图所示，市电分别经二极管D1、D2与桥堆组成桥式整流电路，由R101（170kΩ）+R102（110kΩ）与R219分压后。经R218、C219滤波后送到CPU（20）脚。用一交流稳压器把市电稳定在220V，测得C219两端电压是2.25V。为了保持此电压，把电阻R101+R102取消，在CPU（20）脚接一只22kΩ电阻到+5V，这样，此脚电压就能稳定在2.25V。通电试机。还是不能加热。心想，为什么有些电磁炉经这样改动后就能加热呢？拿来一台改动后能正常加热的电磁炉拆开对比：

　　它们的不同之处在于，能加热的电磁炉CPU跟激励推动电路是由开关电源供电，能在较低电压输入时输出稳定的5V和18V，而此机为变压器供电，当市电降低时，它的输出也跟着降低。因而不能输出正常电压给它的后级电路，从而使电磁炉出现不能加热故障。

　　此机小电压供电电路如下图所示，220V电压经过变压器T，一组由绕组L1经D101整流、C107滤波后输出26V（供给激励推动级）；二组由绕组L2经D210整流、C225滤波后输出19V后，稳压输出5V和10V电压，为CPU和LM339供电；三组由绕组L3经D206～D209整流、C224滤波后输出21V电压，给风扇电机电路供电。

　　以上是在市电为220V时的输出电压。当市电在180V时，它的输出就相应下降，如26V只有23v，19V只有16v，21V只有18V，此时按下开机键，CPU输出开机指令，风扇开始转动，风扇供电降到14V（但19V下降不大），此电压经R208*（510Ω）+R208+R260分压后送到Q208。不能使其导通，其c极为高电平，Q201b极也是高电平，Q201截止，其c极输出低电平，由R206分压后，经R205送到CPU（13）脚，CPU接到此信号后，判断市电过低而关断输出。

　　根据以上分析，把取样电阻R208*改接到C225正极（CPU供电整流输出端）。这样，CPU不再输出关机信号，放上锅具，整机加热正常。
