JVC KD-LX3单碟CD不能开机
来源:本站整理  作者:佚名  2011-06-03 07:04:13



  观察此机显示屏不亮,电动滑屏机构无复位动作,按键无效。

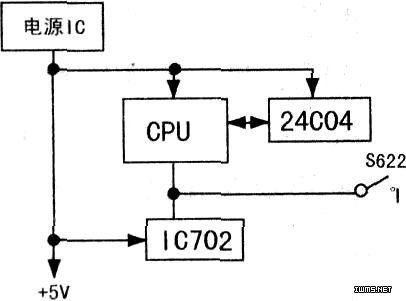

  不开机的故障牵涉到供电、复位、CPU等部位,相关框图如图所示。

  电源IC输出+5V电压为CPU和24C04及复位电路IC702供电,IC702向CPU提供复位信号,使CPU复位,并产生时钟信号,按照预设的程序,使显示屏瞬间点亮一次,然后熄灭。

  此时。轻触面板的任一键,主机开始进入工作状态。

  根据上述原理,首先检查24C04的(8)脚供电电压,正常,再测IC702复位输出端电压为+1.3V,正常时应为+5V左右,断电测复位端对地电阻,基本正常,试更换IC702无效。将面板与主板的连接电缆拔掉,通电试机。电动滑屏机构有复位动作,再测IC702复位输出端电压恢复正常,判断故障在面板电路。面板电路与复位有关的电路就只有一个复位按键S622,将S622更换后,故障排除。
