JVC PD-42V485 PDP彩电,无光栅,“死机”
来源:本站整理  作者:佚名  2013-07-08 09:01:34

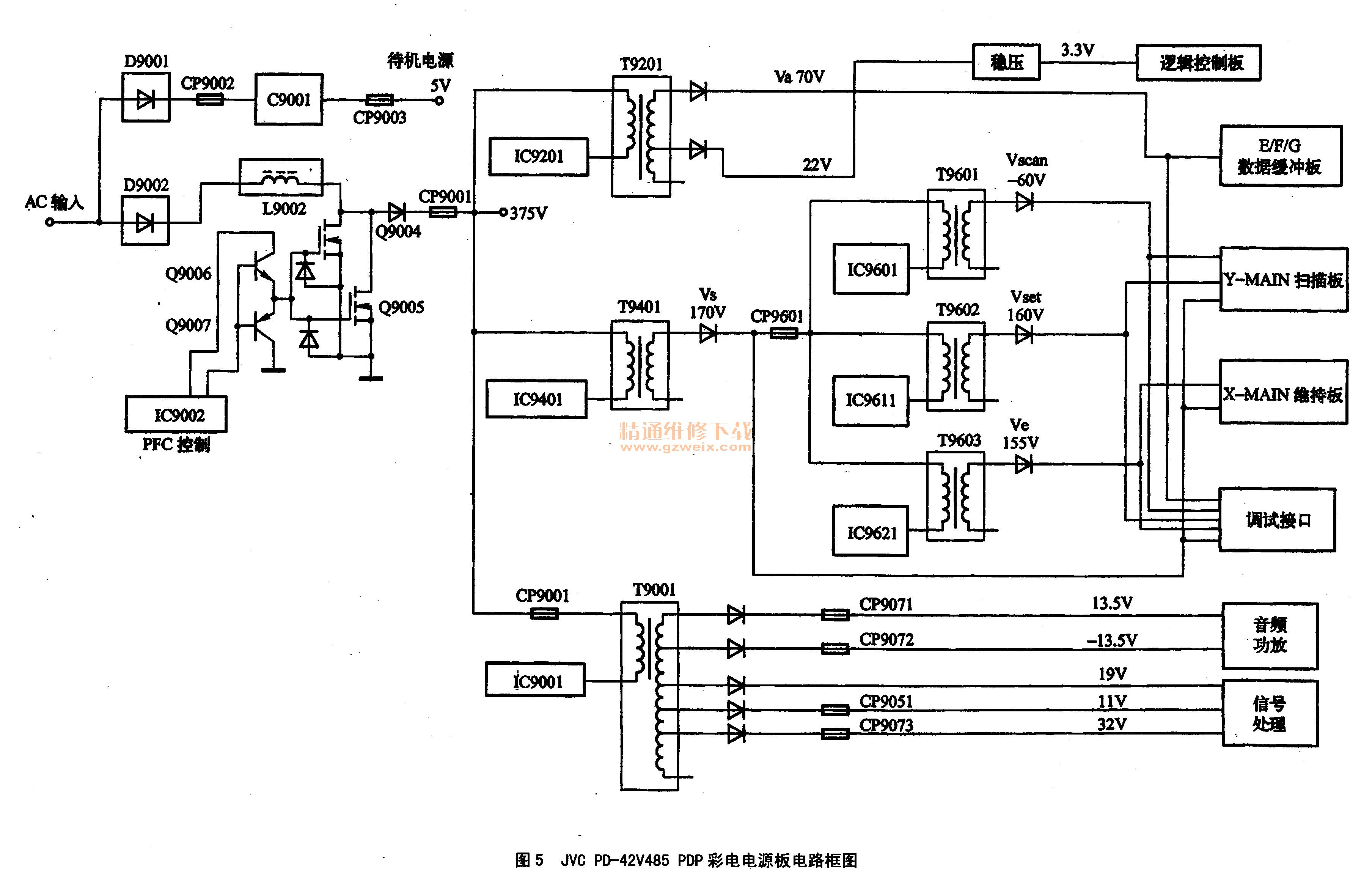

   分析与维修:可参考图5所示电路框图。

    打开后盖,测得保险管CP9001已熔断,再检查PFC(功率因素校正)电路,发现大功率管Q9004,Q9005已烧毁短路,这两管是并联使用的,用于扩大输出功率。换上新管后,测得主电源板上各部分的整流二极管、滤波电容以及三大负载连接件CN8002 (X-MAIN维持板),CN8003(Y-MAIN扫描板)、CN8006 (E/F/G数据缓冲板,即E/F/G寻址板)均无短路,才插电开机试验,结果整机工作正常。

    在主电源板上拆卸晶体管类零件时,需要小心保护电路板,因为该电源板是双面板,且有空心铆钉穿过连接,把空心铆钉内部和零件引脚之间的焊锡吸净不是容易的事。最好能用热风枪辅助,在吹熔焊锡的同时拆卸零件,既能节约时间,又能避免损坏电路板。
