华17YA-Knew型显示器,开机黑屏,指示灯不亮,机内有“吱吱”声
来源:本站整理  作者:佚名  2011-06-09 07:27:07

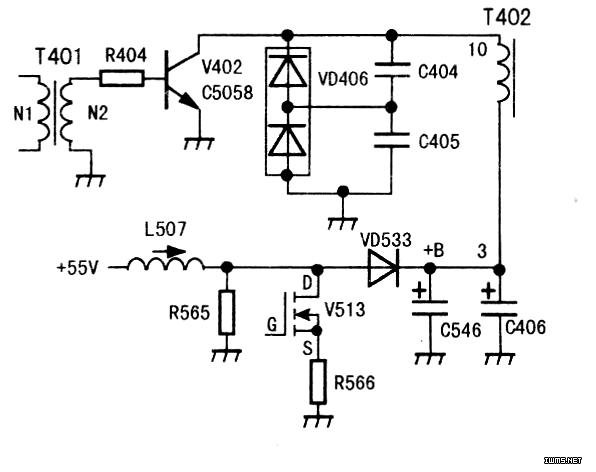

  从机内有“吱吱”声分析,估计开关电源负载有短路元件。拆开机壳测量几个关键点,发现行管V402(C5058)击穿短路,详细检查相关电路没有发现问题(见图)。更换行管后开机,屏幕上显示正常,试机一段时间,没有异常现象,认为故障已经排除,交给用户使用。

  谁知第二天在使用过程中突然黑屏,故障再次出现。拆开机壳后,首先检测行管再次击穿,看来一定还有幕后凶手存在,不然行管不会无缘无故再次损坏。对二次电源和行输出电路进行地毯式检测,没有发现有元件损坏的情况,只能再次更换行管开机,光栅出现,看不出什么问题。仔细询问用户得知,在故障出现前,屏幕上水平方向不定时有教条黑线干扰出现,然后就黑屏,在试机近两小时,一直没有发现这种迹象出现。用螺丝刀的胶把端轻轻敲击电路板,发现随着敲击,光栅上的确有黑线闪烁,难道杌板上有虚焊存在?借助放大镜仔细目测电路板,发现行输出T402(3)脚有轻微的一圈裂纹(不借助放大镜很难发现),补焊后装机试机半天,故障现象不再重现,至此故障才彻底排出。
