拆机后发现保险管已发黑熔断，进一步测得IGBT管已击穿。

　　因IGBT管击穿，所以需对电路作全面检查。首先检查主回路中的元器件：发热线圈无匝间短路现象，谐振电容及滤波电容也无漏电现象；大功率精密色环电阻均正常。

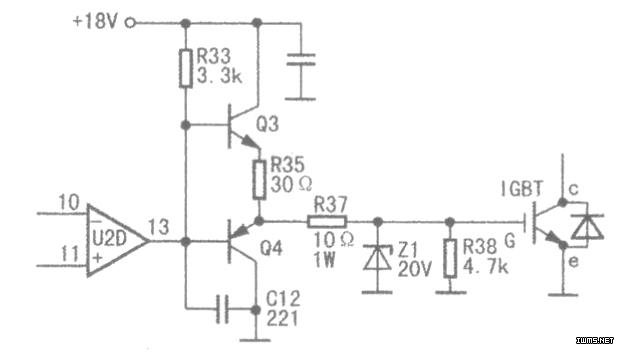

　　经上述初步检查后，换上保险管，拆下发热线圈，用一只40W/220V的白炽灯泡代替，上电待机，测得+300V、+l8V及+5V电压均正常，且Q4e极电压约为0.2V（若大于0.5V，会损坏IGBT管），如图所示。通过上述检测，判定电路基本正常。换新IGBT管后开机，灯泡一直亮，这说明电路仍存在故障。检查功率驱动电路Q3、Q4、R33、R35等元件未见异常，代换Q3、Q4无效；检查LM339各脚外围电路也一无所获，怀疑LM339损坏，换新后上电开机，灯泡不亮，说明故障基本排除。取下灯泡接上发热线国上电试机，整机工作正常，此时LM339的各脚电压见下表。
　　
　　提示：在检修IGBT管损坏故障时，不可换新IGBT管后贸然试机，可用一只40W~lOOW/220V的白炽灯代替发热线圈试机，若灯泡持续亮表明电路仍存在故障，需进一步检查；若灯泡不亮或断续微亮，部分电磁炉会伴有报警声或轻微的“哒哒”声，这说明短路故障已排除，可接入发热线图试机检测。
