创维29D98AA彩电(4T60机芯)开机后有声无图,几分钟后出现很暗的图像
来源:本站整理  作者:佚名  2011-08-02 06:37:59



  根据故障现象分析,怀疑显像管座受潮,但更换管座后故障依旧。测量加速极电压正常,若将加速极电压调高,屏显白光栅;检查ABL电路未发现异常。

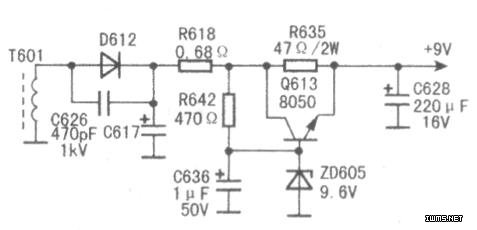

  测垦超级芯片TMAP8827相关引脚电压,应输出+9V的供电端电压只有5V多一点,这明显不正常。顺藤摸瓜,检查+9V供电电路,如图所示,开关变压器T601次级(11)-(15)绕组产生的感应电压先经D612、C617整流滤波,再由Q613、ZD605等元件组成的串联稳压电路稳压,最后从Q613e极输出+9V电压。测得Q613b、c极电压分别约为+9,3V、+l3V,可见Q613自身有问题,拆下检查发现Q613b-e结开路,换新后试机,故障排除。

  提示:在检修一些奇特故阵时,应先测量各组供电是否正常,这样就会少走弯路。
