经查，发现-l2V电源的整流二极管、场输出集成块TDA8172已损坏，+l2V电源是经电阻R518和R519连接到TDA8172，但R518和R518也已烧坏，负压电源通向整流二极管的铜箱条也被烧断，说明短路的情况相当严重。当时判断可能是TDA8172集成块先行击穿并造成±l2V电源短路所致。但更换了损坏的元件后开机，显示器可以显示图像了，但图像的中下部有点发虚显得有些模糊，工作了几分钟后，屏幕中下部图像发虚的现象逐渐加重，并伴有比较严重的抖动，而且TDA8172的温度也比较高，估计已有70℃左右。关机后检查正负电源和TDA8172的有关电路，所有的元器件均完好，拽不到产生故障的原因和故障点在什么地方。

　　为了降低温度，在TDA8172的散热器上又加了一块散热片，并增加了一个8cmx8cm的风扇，降压电阻R518和R519也更换为6.8Ω/1OW的水泥电阻，目的是降低供电电压以降低TDA8172的温度。因电阻的体积比较大，原来电阻的位置安装不下，使用导线引出来把电阻固定在电路板外面。采取以上措施之后，基本正常显示的时间能延长到约半个小时，但随后便再度出现图像发虚抖动和TDA8172温度高的现象，说明TDA8172温度上升是缓慢了，但在温度升高之后故障又再次出现，估计可能是TDA8172性能不良，但是更换了TDA8172之后故障情况却依然如旧。

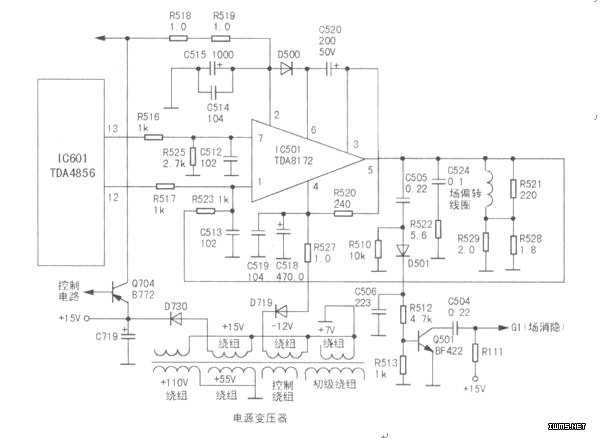

　　仔细检查并测绘了场输出和场推动的有关电路(见下图)。由下图可见，这是典型的采用TDA4856作行场推动、TDA8172作为场输出的电路。TDA8172的电源电压最高可到35V，一般常用24V。可采用(4)脚接地，(2)脚接+24V或是采用（4）脚接-l2V、（2）脚接+l2V的供电方式，本机就是采用这种方法供电。拆除了两个6.8Ω/1OW的电阻，根据负压电源降压电阻R527(阻值是1Ω)，在原来R5t8、R519的位置上装上了两个lΩ/2W的电阻，为了加强TDA8172的散热能力，重新制作了散热器，散热面积增加了一倍多。

　　为了观察彩显的功率，在交流电源的输入端串联了一个1OW/20Ω(实测20.7Ω)的电阻。然后开机检查，发现彩显的亮度、对比度、行幅、场幅的大小和位置均可以调节，除了图像的中下部有一点发虚以外，显示的图像基本上还比较正常。在800x6OO，场频72Hz的模式下，消耗的功率为72.5W。

　　此功率显得大了一也，但还不算太离谱。检查TDA8172的电流为0.88A。显示器工作了几分钟后，图像的中下部就出现了比较严重的发虚和抖动现象，但再等待约两分钟，图像发虚和抖动的情况减小，本回到刚开机时的状态，又工作了几分钟，发现TDA8172的散热器已非常烫手，估计温度已有70℃左右，只得关机。

　　检查了各种高低压电源，电压的大小与电路板标示的电压基本相符，再仔细检查场推动和场输出有关电路的各个元器件，除了怀疑TDA8172可能有问题以外，没有查出其他有故障的、元器件。所在地方位于边疆的县城，当地买不到TDA4856和TDA8172集成电路，只好向外地邮购。邮购了两块正品TDA8172和两块拆机件TDA4856集成块(因买不到正品的TDA4856)。为了更换TDA4856方便，把原来的TDA4856拆下来加了一个密脚32脚集成电路插座，更换TDA8172后，故障依旧，开机不到十分钟TDA8172的温度就上升到70℃，它就像一个小)'(炉烘烤着显像管的玻壳锥面。

　　另选了一个地方邮购了这两种集成电路。换新后情况依然没有得到改善，说明产生故障的原因并不在集成电路上。但是花了相当多的功夫对这两块集成电路周围的元件再次进行了仔细的检查，所有的电容拆下来用电容表测量，电阻都焊开一个脚用电表测量，但检查的结果仍然是所有的元件都正常完好。

　　开始怀疑场偏转线圈是否有短路故障，但观看场偏转线圈没有发现有过热或烧坏的迹象，用电表检查场偏转线圈的电阻也正常，而且显示的场幅正常并且调整的容量比较大，说明场偏转线圈损坏的可能性比较小。用不同容量的电容对TDA8172的各管脚进行旁路接地试验，不但没有丝毫效果，而且在旁路第（7）脚时，发虚和抖动的现象还有所加大，甚至用万用表检查TDA8172的（7）脚，都会使发虚和抖动的现象加大。而TDA8172的电流和温度却一直居高不下。

　　冷静下来仔细地检查，这台彩显贴有TCO99的标志，它除了具有常见的枕校等功能外，还具有平行四边形、弓形、梯形等校正功能，从电路板的做工来看也比较规矩，表明这不是一台粗制滥造的显示器。原来的散热器应该能够满足TDA8172的散热需要，温度一般不会高于行输出管的温度，现在电流大、温度高肯定是一种不正常的表现，说明显示器还存卒有隐形的故障。

　　再从故障的表现来看，在图像的中下部发虚，可能是一种频率比较高的脉冲叠加在场输出脉冲上面，也可能是TDA8172产生了高频寄生振荡，从而使TDA8172的损耗大大增加温度超常。图像的上部显示正常，说明寄生振荡是在场扫描的过零及后半程发生，也就是(5)脚的电位为零或比较低的时候才产生。用万用表的表笔接触(7)脚，等于在(7)脚连接了一条比较长的导线，更容易引入干扰信号，所以图像发虚和抖动的现象加重了。要消除干扰，常用的方法是采用电容旁路干扰信号，但是前面已用各种容量的电容做了旁路试验，但却没有效果。

　　想到过去维修ATX电源时，曾采用在TL494的（5）脚上接了一条“天线”而消除了外来的干扰，但前面已介绍了在各个管脚加了“天线”(即万用表的表笔)后效果并不好的情况，改用了另外一种方法，就是利用陷波器(LC串联电路)来抑制寄生振荡和吸收外来的干扰信号。从图像发虚的现象看，干扰信号的频率比场频要高很多，因而线圈L的电感量不能太太。用外径为0.7mm的单股塑料绝缘导线绕制了一个内径6mm，匝数为20的小线圈，线圈与一个电容相串联组成了一个串联谐振电路(即陷波器)。此电路的一端接地，另一端连接到TDA8172的各管脚上(见右图)。陷波器接到(1)脚或(3)脚，电容从102、103······474均没有效果。把陷波器接到(7）脚后，屏幕中下部发虚的现象消除了，显示的图像也恢复了正常，但是TDA8172的电流并没有下降，TDA8172温度高的问题仍然没有解决。随后把陷波器接到（5)脚上，令人惊喜的是，不但图像立即恢复了正常，而且TDA8172的电流也大大下降，从0.88A降为0.22A，交流电源输入的功率从75.6W下降到61.4W，温度也由70℃降为30℃左右，已低于行输出管和电源场管的温度。

　　TDA8172的工作完全恢复了正常。

　　陷波器的谐振频率由线圈的电感和电容的容量来决定，它应该与寄生振荡的频率相近才有较好的效果。因为显示器有多种工作模式，寄生振荡的频率也可能不同，好在陷波器是并联在场偏转线圈的电路上，场偏转线囤就是陷波器的负载，因负载比较重，因而谐振峰比较平坦，可以吸收相当宽范围的干扰信号。为了使陷波器消除干扰的效果比较好，其谐振频率应尽量接近干扰信号的频率。选取了不同容量的电容作了实验，电容的容量在103以下时，陷波器不能消除干扰，容量在203~474的范围变化时，显示器在800x6OO和lO24x768的模式下都可以消除干扰，因此最后选用的电容是耐压630V容量标志为473的涤沦电容。

　　至于线圈的电感，也做了试验，在电容为473的情况下，向线圈中插入一条直径6mm长20mm的铁氧体磁芯。随着磁芯的插入，TDA8172的电流也逐渐增加，到磁芯完全插入线圈时，TDA8172的电流已上升到0.7A左右，说明陷波器的谐振频率已距离干扰信号的频率比较远，消除干扰信号的能力也愈来愈差。此外，在采用容量为103的电容时，在插入了磁芯之后也能够消除干扰。因此说明采用直径6mm20匝的空心线圈配合473电容做成的陷波器效果比较好。

　　显示器和电脑产生寄生振荡的故障还是比较常见的，对于轻微的寄生振荡，一般采用并联电容的方法就可以消除，若是产生了较强的寄生振荡，采用并联电容的方法往往不能消除，这时不妨采用并联陷波器的方法，也许舍收到意想不到的效果。
