故障时轻轻敲打视放板.故障现象不变。当敲打主板时,有时可使图像恢复正常,可见接触不良点在主板上。仔细检查后发现LA7688(35)脚开焊。补焊后试机,一切正常。

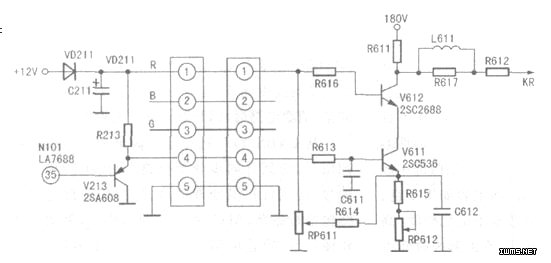

LA7688(35)脚开焊,会导致红色差信号丢失.按理说应该表现图像缺红色,而本例却表现为屏幕呈“红板”、无图像且有几根粗的回扫线.让人难以理解,查金星C5430电视图纸,才恍然大悟,原来金星C5430电视机的色差信号通道与众不同,如图所示。以红色差信号通道为例,主板红色差信号由LA7688(35)脚输出,经V213整形放大后,送往视放板上的V611的基极,V611的集电极与红视放管V612的发射极相连,也就等效于红色差信号由红视放管的发射极输入。
当LA7688(35)脚开焊后,LA7688失去了对V213的控制,即V213的基极悬空,故V213截止,V213发射极电压升高,视放板上V611导通程度加深,V612的发射极电压大幅下降,V612深度导通,其集电极电压大幅下降,因此出现无图像、满屏红色、且带几条较粗场回扫线的光栅。
综上所述,LA7688(35)脚开焊会产生两种截然相反的故障现象:一个是因红视放管截止而导致图像缺红色;另一个是因红视放管深度导通而出现满屏红色、无图像、且带有几条较粗的场回扫线。
