日立CPT2005型彩电不定期自动关机
来源:本站整理  作者:佚名  2012-02-08 14:36:53



  观察此机不定期自动关机,关机后不能立即再开机,待几分钟后开机又能工作,故障重复。

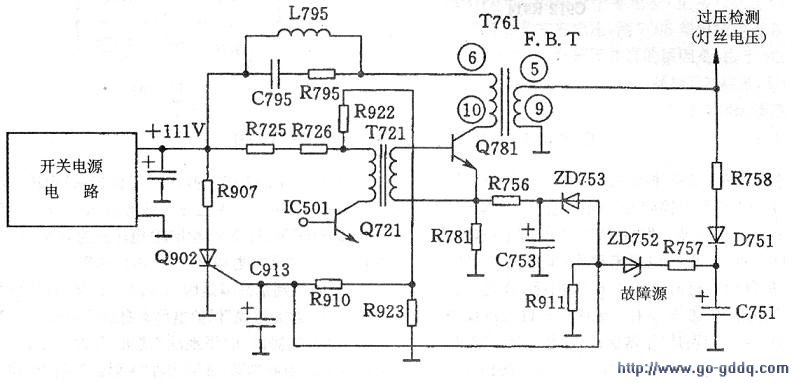

  该机采用日立NP84C20机芯,开关电源属自激、行同步型串联输出电路。设有:过压、过流和行停振保护电路。保护执行元器件是可控硅Q902,而Q902的触发信号是直接从被保护检测电路中取得的,见图所示。

  用万用表监测可控硅Q902控制极电压来判断保护电路动作否?经监测Q902G极电压为0.7V左右,说明保护电路Q902可控硅已触发导通。

  通过特征点如:C751、R781、Q721c极等的电压测量,来判别哪一种保护电路动作。

  根据电路分析,当电容C751上电压超过19V时,过压保护电路动作;当R781两端电压超过5v时,过流保护电路动作;当Q721c极电压超过35V时,行停振保护。经检测,发现过流保护取样电阻R781上电压和行停振保护特征点Q721 c极电压均正常,说明故障并非因过流或行停振保护而引起。检测电容C751上电压低于19 V,但ZD752 (H222L2)稳压二极管的正端电压,在自动关机时变为7 V左右(正常稳压值为20 V左右),说明过压保护检测电路ZD752稳压二极管性能不良。更换ZD752后,故障排除。

  故障原因分析:故障系因过压保护检测电路稳压二极管ZD752热性能不良而稳压值降低,使可控硅Q902误触发导通,使111 V电压短路地而开关电源停振所致。
