美的MC-SH2115型电磁炉通电没有反应
来源:本站整理  作者:佚名  2012-03-24 14:02:49



  该机通电后没有进行常规的“通电自检”程序,将电磁炉拆解检查,发现主保险并未烧毁,说明IGBT、整流桥等元件未出现异常,故障应在低压供电单元。该机也是采用“美的”公司的标准板结构,并在低压供电单元部分采用了开关电源形式。

  单元检修:在“美的”公司的新款标准板电路中,采用了两种电源控制电路方案,这两种电路的检修方法分别如下。

  1.VIPer12芯片方案

  VIPer12芯片方案是使用最多的供电方案,电路原理如下图(a)所示。该电路使用元件少,一般在没有电源输出时多为U92(VIPer12A)损坏,只要更换U92和保险电阻R90即可。在一些受损严重的电路中,开关变压器T90有可能击穿短路,若更换U92后还是没有电流输出,则说明T90已经损坏。整个电路的电压输出值取决于稳压二极管290的稳压值,290的稳压值升高,输出的直流电压也升高:反之290的稳压值降低,输出的直流电压也降低,当输出电压出现异常时,可以直接将二极管290更换即可。

  2.FSD200芯片方案

  FSD200芯片方案曾在2006年的标准板上大量采用,电路原理如下图 (b)所示,该电路使用的元件也比较少。但电路结构与VIPer12芯片方案结构截然不同,该电源结构的输出电压值与电阻R96、R95的分压比有关。在低压供电出现异常时,也多为U91损坏引起,可直接进行更换。在一些受损严重的电路中也应注意开关变压器T90是否损坏.更换后若出现输出电压异常,可以检查Q90、290、R94、R95、R96、C94是否存在异常。

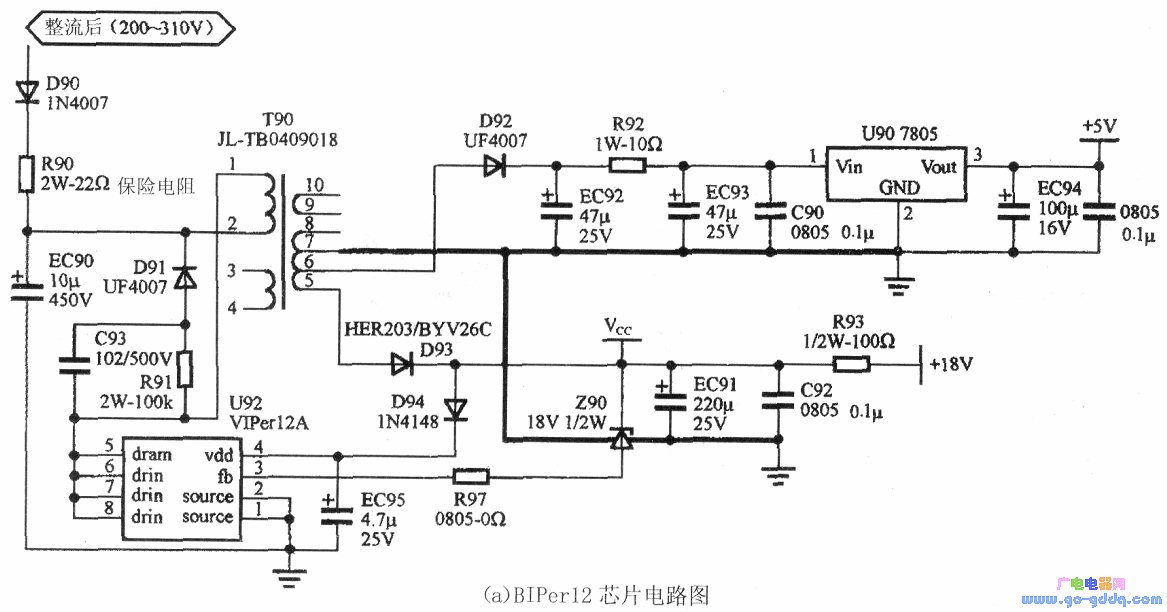

VIPer12芯片电路图

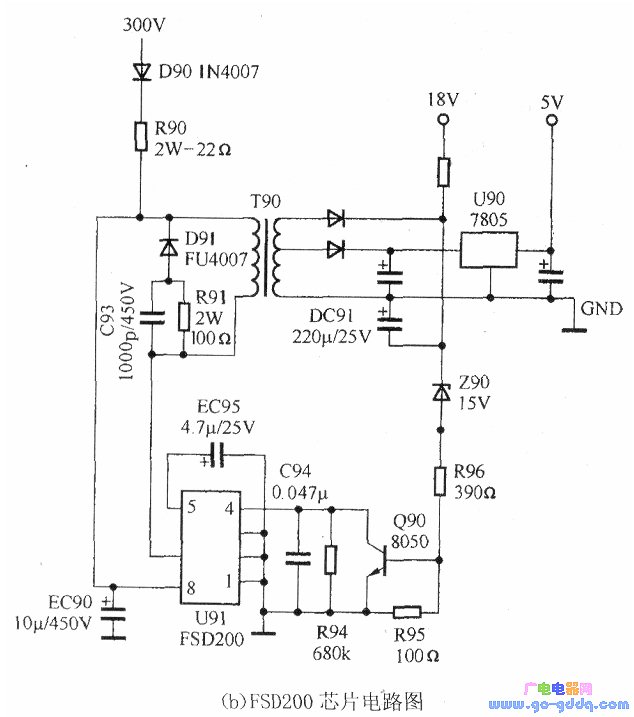

FSD200芯片电路图
