3.两个方案的电路互换

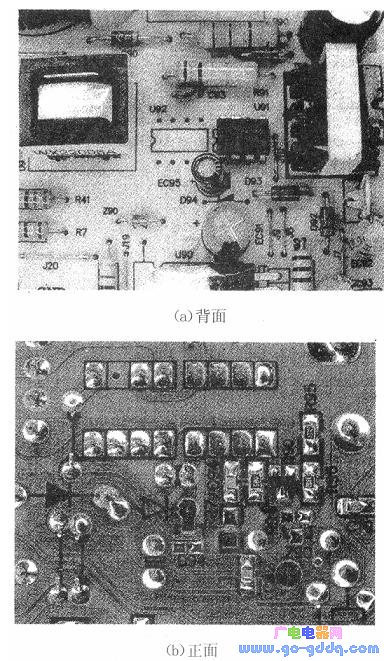

在两个电路方案中的实际使用中,使用FSD200芯片的故障率远远高于WPer12芯片,加上FSD200芯片在市场上也比较难买到,因此在维修时建议将FSD200芯片结构改为WPer12芯片结构。在标准板中,厂家已对低压供电单元进行了通用优化,并预留了相应的元件安装位,如下图所示。因此可以轻松改装。步骤如下。
(1)将U91 (FSD200)、290、Q90、C94、R94、R95、R96从线路板上拆除。
(2)用新的18 V稳压管按要求安装到290的元件位,再将一新的1N4007二极管安装到电路板上的D94元件位。
(3)用焊锡将R97元件位上的两个焊点相连,并将VIPer12A安装到U92元件位,并焊好。
(4)检查保险电阻R90是否损坏,损坏后更换4新件。
(5)用一个2 W/68 kΩ的电阻将原R91替换掉。
(6)检查电路是否有焊点漏焊和虚焊。
(7)通电试机,确定电压是否正常。
排故过程:
由于该机使用的是早期的MC-IH-M02标准板,并且采用FSD200芯片供电方案,电路板上只有一个芯片安装位。由于现在没有FSD200芯片备件,遂将电路改接成VIPer12芯片供电方案。改接步骤如下。
①将损坏的FSD200芯片以及C94、R94、R95、R96、Q90外围元件全部拆走,并清洁电路板。
②芯片整形,将新的VIPer12A的(5)、(6)、(8)脚折起来与(7)脚相连,并焊接好。再小心地将(3)脚向外弯折90度。
③用一18V稳压管安装在VIPer12A芯片翘起的(3)脚与原290的负(一)极安装孔上,其中新装的18V稳压管的负极(有黑环的那端)连接在原290的负极安装孔上,正极与VIPer12A芯片翘起的(3)脚相连(焊接)。
④再用一只1N4007整流二极管,将1N4007的正极与D93的负极相连,利用1N4007的负极引线将VIPer12A芯片的(4)脚与EC95的正极连接起来,在连接EC95的正极时注意引线与线路板的绝缘处理,以免造成短路事故。
⑤检查原保险电阻是否开路,开路后应更换新件。
再用一只2W/68kΩ的电阻将原R91替换掉。
⑥检查整个电路是否有焊错、虚焊现象。确认后上电检查低压是否有5V、18V电压输出。
按以上步骤和要求改接后整机恢复正常,故障排除。
维修总结:
此类方法在各种使用开关电源的新款电磁炉中,均可变通使用,由于VIPer12A的外围元件只有3个,并且对开关变压器的要求不高,在维修其他类型的电磁炉开关电源时,只要原开关变压器没有故障,均可使用VIPer12作为“模块”来进行替换维修。
