排除长虹C2919PV彩色电视屏幕上部有回扫线,且不时的抖动
来源:本站整理  作者:佚名  2012-03-26 13:23:42



长虹C2919PV型74cm(29英寸)直角平面遥控彩电,通电开机后有图像、有伴音,但在屏幕上部的1/5面积内出现7、8条回扫线,回扫线间间隔约1cm左右,且不时的抖动,增加条数。

  此机的水平方向有回扫线,说明故障出现在场扫描电路中,这部分电路包括场振荡到场输出电路。

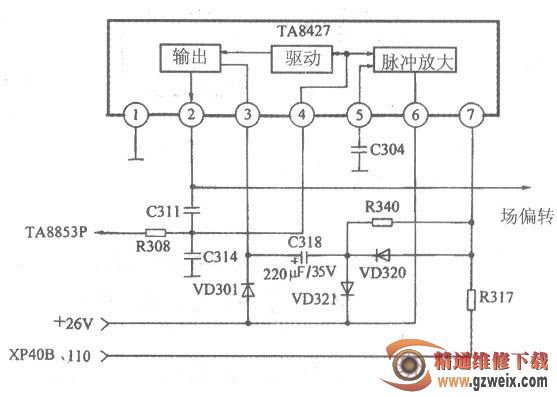

  由于回扫线在屏幕上只是局部的,而场消隐电路异常时,出现的回扫线是满屏,因此可以暂时排除场消隐电路出故障的可能性。检查场扫描电路其相关电路如下图所示。

  测场输出集成电路TA8427的各脚电压,基本正常,供电电压26V也无问题,但测场输出波形时,用示波器观察到的场逆程电压不仅幅度不够,而且几分钟后还表现出不稳定,这时回扫线在缓慢地增加条数。

  从上面检查的情况和大量的维修实践来看,场消隐电压不够,故障源大多位于自举电路,应先重点对其进行检查。于是对TA8427③、⑦脚外围元件进行仔细的检查,结果发现C318(220μF/35V)电容的容量值有所下降。按原规格同容量电容更换后,故障当时解决了。

  搬回去收看一个星期以后,“老毛病”又犯了。原以为TA8427集成块性能变劣,但换上已知性能良好的IC后故障仍然存在。于是将“失容”的C318电容作定量考察,发现故障时即刻将其取下,测得电容值仍有120uF左右,于是试将C318电容的容量值增大一倍,即将原电容的容量值由220uF/35V改换为470uF/35V的电解电容焊上后,回扫线消失,故障排除。
