长虹TMPA88XX超级单片彩电工作原理
来源:本站整理  作者:佚名  2010-05-10 12:22:17

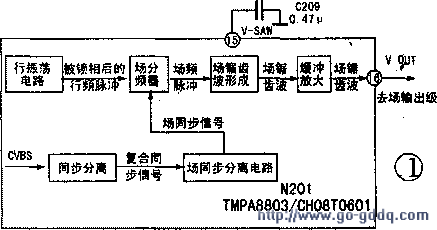

  1.TMPA8803/CH0TO601内部场扫描前级电路如图1所示,TMPA8803/CH08T0601内部场扫描前级电路由15、16脚内外部电路组成。TMPA8803内无单独的场振荡电路,场频脉冲由行频脉冲在场分频器中分频产生。同时,N201内部的场同步分离电路对同步分离电路分离出的复合同步信号进行场同步分离,以分离出场同步信号,分离出的场同步信号也送入场分频器,以控制场分频器的工作状态,使场分频器产生的场频脉冲与电视台发射信号中的场同步信号始终保持同频率、同相位。场分频器产生的场频脉冲被送入场锯齿波形成电路,在N201 15脚外接电容(C209)的作用下,其内部的场锯齿波形成电路产生出场频锯齿波,经内部缓冲放大后从16脚输出,送到后级的场输出电路。N201 15脚外按电容为场锯齿波形成电容,该电容的容量大小及其性能直接决定场锯齿波的线性和幅度。

  2.场输出电路场输出电路由N602(LA78040)及其外围电路构成。LA78040内含泵电源电路、过热保护电路、场输出放人电路,具有功耗低、效率高、可采用直流耦合等优点。SF2170E彩电的场输出电路如图2所示。

  从N201 16脚输出的场频锯齿波经R602送入N602(LA78040)①脚,经内部差分放大器放大后,从N602⑤脚输出,再经场偏转线圈V.DY及C606、R604,最后接地,在场偏转线圈中产生偏转电流,使电子束作垂直扫描。其中C606为场输出电容,R604为场锯齿波检测电阻。

  N601⑦脚外接电路为N602内部差分放大器的同相输入端,外接R601、R60lA对5V电压进行分压,为⑦脚提供一固定的直流偏置电压。⑤脚外接的R609、C607可以有效滤除由场偏转线圈感应来的行频成分。VD602为削波二极管。R610、C608组成阻尼电路,可以有效地消除场偏转线圈和分布电容发生谐振而产生的寄生振荡。R604、R607、C604、R613组成交流负反馈电路,将在R604上取得的交流锯齿波信号反馈到N602输入端①脚,以改善场扫描线性。R614、R613、R605、R604组成直流负反馈电路,在C606正端取出直流成分,经R614、R613与R605、R604分压后也反馈到N601输入端①脚,以稳定N602内部场输出放大电路的直流LT作状态。①脚外接的C601为高频去耦电容。VD601、C602及N602③⑥脚内部电路共同组成泵电源升压供电电路。R623、R623A分别接低电平OV和高电平25V,适当调整其阻值,可粗调图像在屏幕的垂直位置,即改变场中心。
