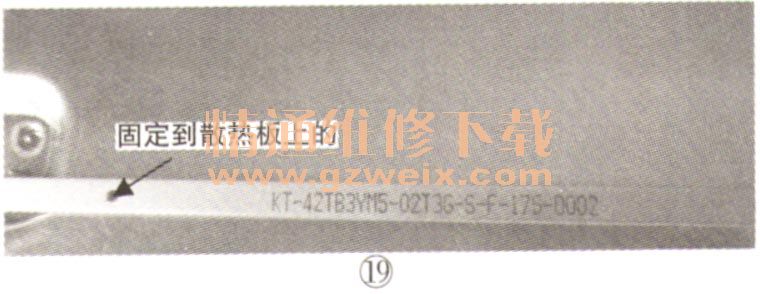

损坏的LED灯条型号KT-42TB3YM5-02T3G，如图19所示，没有型号完全相同的灯条代换，从其他背光板上拆下一组旧LED灯条代换，刚好灯珠也是60粒，也是分两组供电模式。

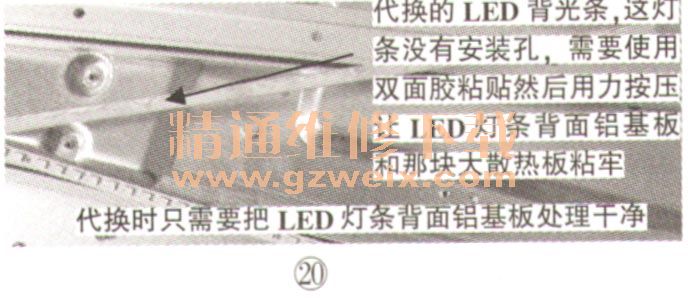

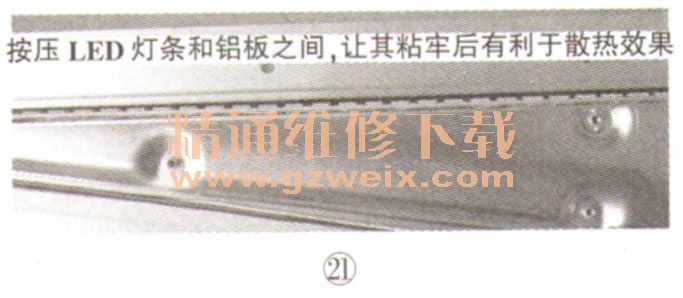

    代换的背光灯条固定方式是粘在散热铝板上的，这点没有什么妨碍，代换时只需要把LED灯条背面铝基板处理干净就可以了，如图20所示。新代换的LED背光板需要在散热铝板上粘一层高温双面胶，然后用力按压让LED灯条背面铝基板和那块大散热板粘牢，也可以用吹风加热让其粘牢即可，如图21所示。

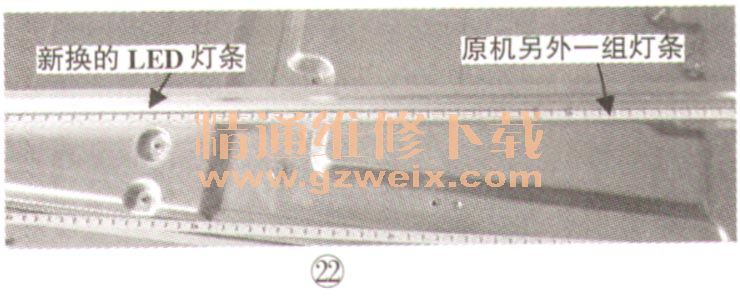

    已经更换后的LED灯条，如图22所示。

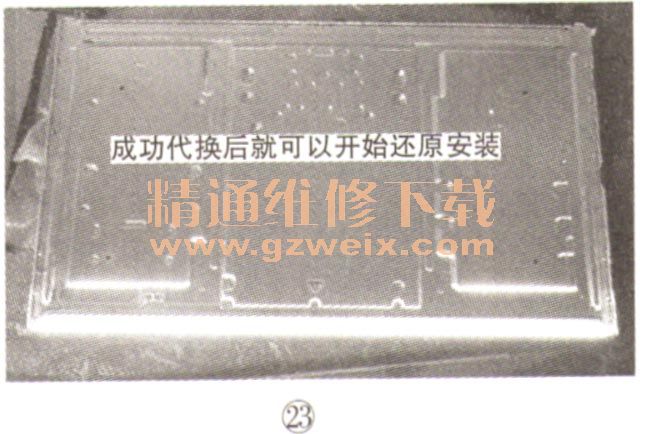

    通电后两组都亮了，亮度一样均匀，测量恒流源输出电压98V左右，说明型号虽然不一样，但只要供电方式和供电电压一样，LED灯条需求的供电电压相同就可以，如图23所示。

    背光组件安装到位后通电测试正常，如图24所示。

    拆卸和安装注意事项：液晶屏是一个精密的光电器件，在拆装时稍有不慎极易导致其损坏，一定要小心翼翼地操作，并尽可能地保证操作环境干净。拆卸液晶屏，应先观察，明白拆卸顺序及拆卸点，切不可贸然动手。另外，拆卸时还应注意不同位置的螺钉的长短，最好作上标志，以防安装时出错。
    导光板连同垂直棱镜，水平棱镜，扩散膜等一起拿掉，不要分开以免导光板上的膜片分开后忘记先后顺序，造成不必要的麻烦。
    拆卸时：取液晶屏上的两块地址板需要小心，液晶屏上的两块地址板和液晶面板通过多条软排线相连接，一旦液晶面板上的这些通过热压的软排线松动就会出现竖线、竖带等故障。
    从液晶组件里把液晶屏面板取出来也是需谨慎的事情，最好2人同时端起液晶屏，均匀用力，液晶面板尺寸越大，受力点不均匀越容易断裂。取下的液晶屏要放置安全且灰尘少的地方，严禁用脏手触摸液晶屏中心，以防留下痕迹影响显示效果。

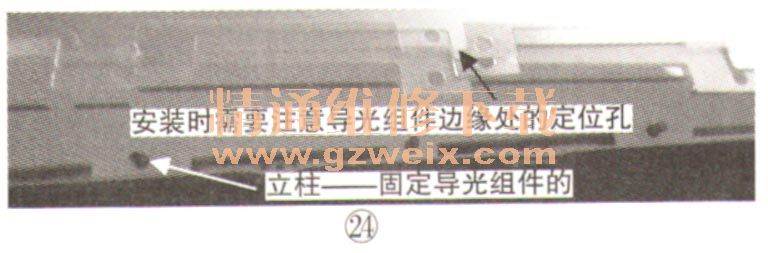

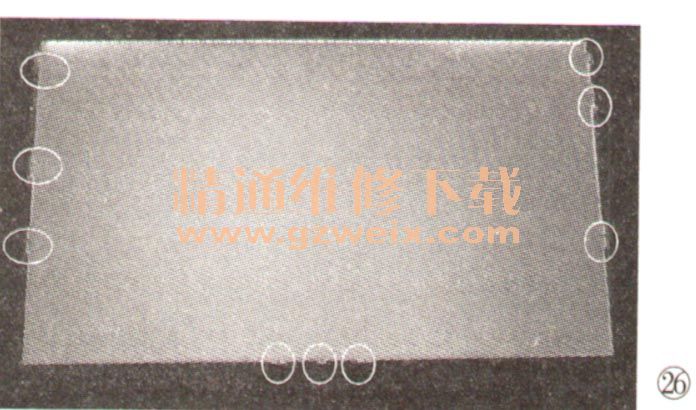

    安装时：安装导光组件上时要注意左右和上部三方有几处圆孔，如图25所示，圆孔一定要穿过固定板上的立柱，才能起到定位作用，三方定位孔必须穿入整体支架上的立柱里，如图26所示。安装塑料边框时要先安装左右两侧的，然后再安装上下的，因为左右两侧的末端是插入在上下塑料边框里部的。液晶屏安装到支架里，最好2人操作（如果有专用工具吸盘吸住液晶屏那样就可以独立完成操作），两人抬着液晶屏小心放入后壳里。需检查液晶屏是否4个脚已经准确放入到塑料边框的4个脚里，如果有偏差就一定要仔细调整，确保液晶屏已经放到位，然后才能将铁罩罩上去，否则安装铁罩就会把液晶屏边角压裂，导致屏报废，这是需仔细的一步，要耐心且小心，只有这步安装到位后才算大功告成。
