LG 19 LG3000和19LG3010液晶彩电采用的是型号为715T2783的电源板，是集开关电源和背光灯电路合二为一的IP板，实物图解如图2-1所示，电路组成框图如图2-2所示其中主电源：以驱动控制电路LD7575APS（IC901）、开关管Q901、变压器T901为核心组成。通电后，市电整流滤波后形成的300V电压一是通过T901的一次绕组为Q901供电；二是经R904、R905为IC901提供启动电压，主电源启动工作，IC901从5脚输出激励脉冲，推动Q901工作于开关状态，其脉冲电流在输出变压器T901中产生感应电压，二次侧感应电压经整流滤波，输出12V、5V电压，为负载电路供电。

    抗干扰和市电整流滤波电路：一是利用电感线圈和电容器组成的共模滤波电路，滤除市电电网干扰信号，同时防止开关电源产生的干扰信号窜入电网；二是通过全桥BD901、电容C905将交流市电整流滤波，产生300V的直流电压，送到开关电源电路。
    背光灯电路：由集成电路IC801（OZ9938GN）为核心组成。遥控开机后，主电源输出的12V电压为半桥式输出电路复合开关管Q805、Q806供电，电源输出的5V电压为加到IC801的2脚，为其提供VCC供电，主板控制系统送来的点灯控制电压ON /OFF送到IC801的10脚，IC801启动工作，从1脚和15脚输出激励脉冲，推动末级半桥式输出电路Q805、Q806工作于开关状态，在升压变压器PT801、PT802产生高频交流电压，经高压连接器输出，将背光灯点亮。主板控制电路送来的亮度控制电压DIM分压后送到IC801的4脚，对IC801输出激励脉冲宽度或频率进行调整，输出高压随之变化，达到调整屏幕亮度的目的。开关电源驱动控制电路采用LD7575 APS（IC901），配合大功率MOSFET开关管、开关变压器1901等组成。该电源板不设PFC电路，直接将市电整流滤波后的300V电压转换为液晶电视机主板和背光灯板需要的12V、5V电压。背光灯驱动控制电路采用OZ9938 GN（IC801），配合复合开关管A04616（Q805、Q806）、升压变压器组成，为4路背光灯提供交流高压。
    2.1.1开关电源电路原理精讲
    LG 19LG3000液晶彩电采用的型号为71512783电源板，开关电源电路如图2-3所示，由驱动控制电路IC901（LD7575 APS）、MOSFET开关管Q901（STP10NK70ZFP）和开关变压器T901为核心组成。没有PFC电路，市电电压整流后由大滤波电容器滤波后为电源电路供电，经电源电路变换后，输出12V和5V电压。
    该电源板不受开关机电路的控制，接通市电电源后，开关电源即开始工作，为整机提供12V、5V电压，进入开机状态。
    1．开关电源基本电路
   （1）LD7575 APS简介

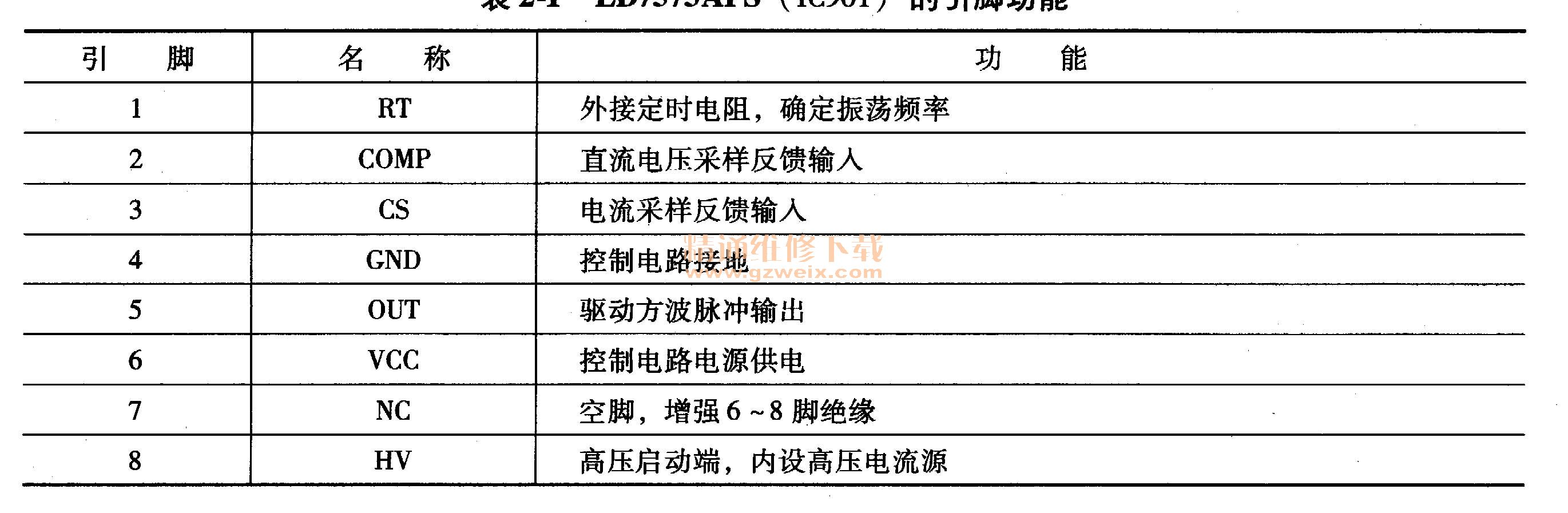

    LD7575 APS是我国台湾通嘉科技公司制造的开关电源厚膜电路，是高性能的PWM控制器，具有较好的节能特性。LD7575 APS的内部电路如图2-4所示，内部集成有高压电流源、基准电压源、DSC振荡器、电压误差放大器、电流检测放大器、PWM比较器、RS锁存器、驱动级、过电压保护、过电流保护和欠电压锁定（UVLO）等功能电路。LD7575 APS的引脚功能见表2-1。



   （2）工作原理
    AC 220V市电电压经抗干扰电路后，由BD901全桥整流、C905滤波后产生约300V的直流电压，该电压一路经变压器1901的一次绕组4-6加到大功率开关管Q901的D极，另一路经R904、R905加到IC901的8脚，为IC901提供电源，IC901振荡工作，从5脚输出激励脉冲，推动开关管Q901工作于开关状态，其脉冲电流在T901的各个绕组产生感应电压，其中绕组2-3上产生的感应电压，经D902、C908、C933整流滤波后得到VCC电压，送到IC901的6脚，取代IC901的8脚内HV电源为控制电路IC901供电。
    T901的二次绕组9/10-11/12产生的感应电压经双二极管D906整流，C917、C918、L904、C920、C922组成的π形滤波后，输出12V电压，为主板所有功能电路供电；T901的二次绕组9/10-7/8产生的感应电压经双二极管D904整流，C930、C914、L903、C915、C916组成的π形滤波后，输出5V电压，为CPU控制系统供电。
   （3）稳压控制电路
    稳压控制电路由取样电路8929、8927、8930和误差放大电路IC902（KIA431VLA）、光耦合器IC903（PC123X2YFZOF）组成，对IC901的2脚电压进行控制，达到稳压值的目的。
    当开关电源输出的12V和5V电压升高时，经过取样电路分压，使IC902的采样输入端电压升高，比较放大后IC902的电流增加，经过光耦合器IC903使IC901的2脚电压降低，IC902输出的脉冲变窄，开关管Q901的导通时间变短，开关电源输出电压降低正常值。当开关电源输出电压降低时，稳压电路向相反的方向变化，输出电压上升到正常值。
    2．开关电源保护电路
   （1）过电流保护电路
    LD7575 APS的3脚为电感电流检测输入端，通过R922对大功率开关管Q901的S极电压进行检测，当Q901的电流过大，在S极电阻R914～R917上产生的电压降增加，通过R922加到LD7575 APS的3脚，经内部检测后，执行保护措施，停止输出激励脉冲。
   （2）输出过电压保护电路
    LD7575APS内部设有过电压保护、过电流保护和欠电压锁定（UVLO）等功能电路，当输入到LD7575 APS的8脚和6脚的电压超过设定值时，内部保护电路启动，停止输出激励脉冲。
    该电源在12V输出电路还设有过电压保护电路，由稳压二极管ZD920、晶体管Q903组成，对开关电源输出的12V电压进行检测，当开关电源输出电压过高时，将稳压二极管ZD920击穿，Q903导通，将R940并联到12V输出电路，稳定输出电压。
    另外，LD7575 APS的3脚外接稳压管ZD901，当开关电源输出电压过高时，C908两端产生的VCC电压也升高，当升高到ZD901的稳压值时，将ZD901击穿，向LD7575 APS的3脚注入高电平，经内部检测后，执行保护措施，停止输出激励脉冲。
   （3）市电过电压保护电路
    市电过电压保护电路由Q902及其外部电路组成。市电正常时经D903整流、C934滤波后的直流电压，经R921、R923、R907与R945分压后，Q904截止，对IC901的2脚COMP电压不产生影响；当市电电压过高时，Q902的B极压升高，Q902导通，将IC901的2脚电压拉低，经内部检测后，执行保护措施，停止输出激励脉冲。
