LG 37 LG30 R-TA液晶彩电采用的电源板，型号为LGP37 - 08 H EAY4050440，集成电路采用SG6961 SZ＋NCP1207ADR2G＋NCP1396ADR2G组合方案，输出5.2V、12V、24V、16.5V电压。该电源板电路也适用于同机芯32LG32RC-TA、32LG30R-TA、32LG50FR等32in彩电，电源板型号为LGP32- 08 H，电路图基本相同，只是个别元器件参数不同，可参照本文维修。
1电源板原理精讲

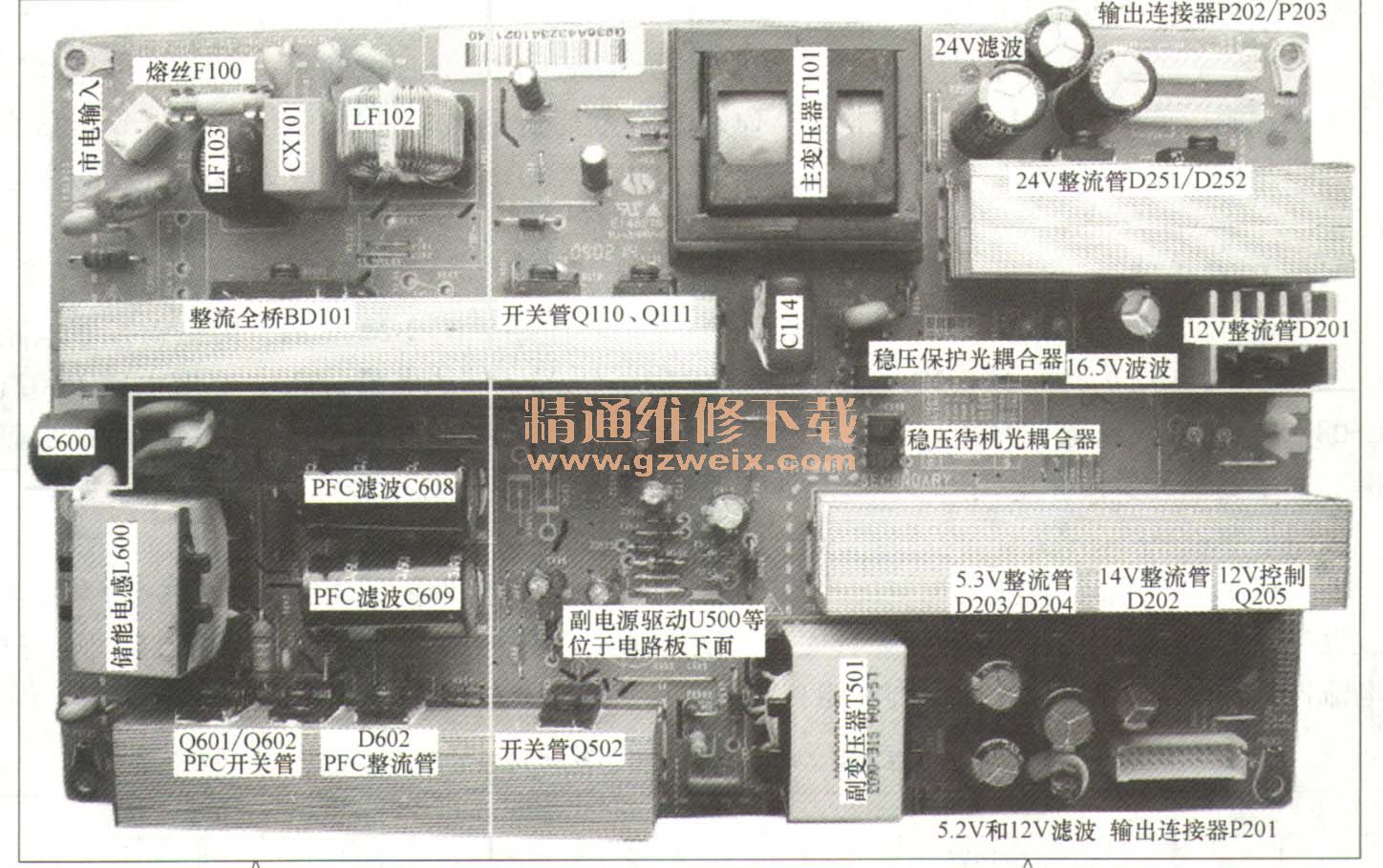

LG 37LG30R-TA液晶彩电采用的电源板实物图解如图2-20所示，电源板电路组成框图如图2-21所示。
该电源板由三部分组成：一是以集成龟路SG6961SZ（U600）为核心组成的PFC电路，将整流滤波后的市电校正后提升到400V，为主电源供电。二是以集成电路NCP1207ADR2G（U500）为核心组成的副电源，产生5. 2V、14V和VCC电压。其中，5. 2V为主板控制系统供电；14V电压经Q205控制后输出12V电压，为主板小信号处理电路供电。VCC电压经待机电路控制后产生VCC和VCC1电压，VCC1电压为PFC驱动电路U600供电。VCC电压为主电源驱动电路U102供电。三是以集成电路NCP1396ADR2G（U102）为核心组成的主电源，产生24V、16.5V两组电压，为主板和逆变器板供电。
1. PFC电路

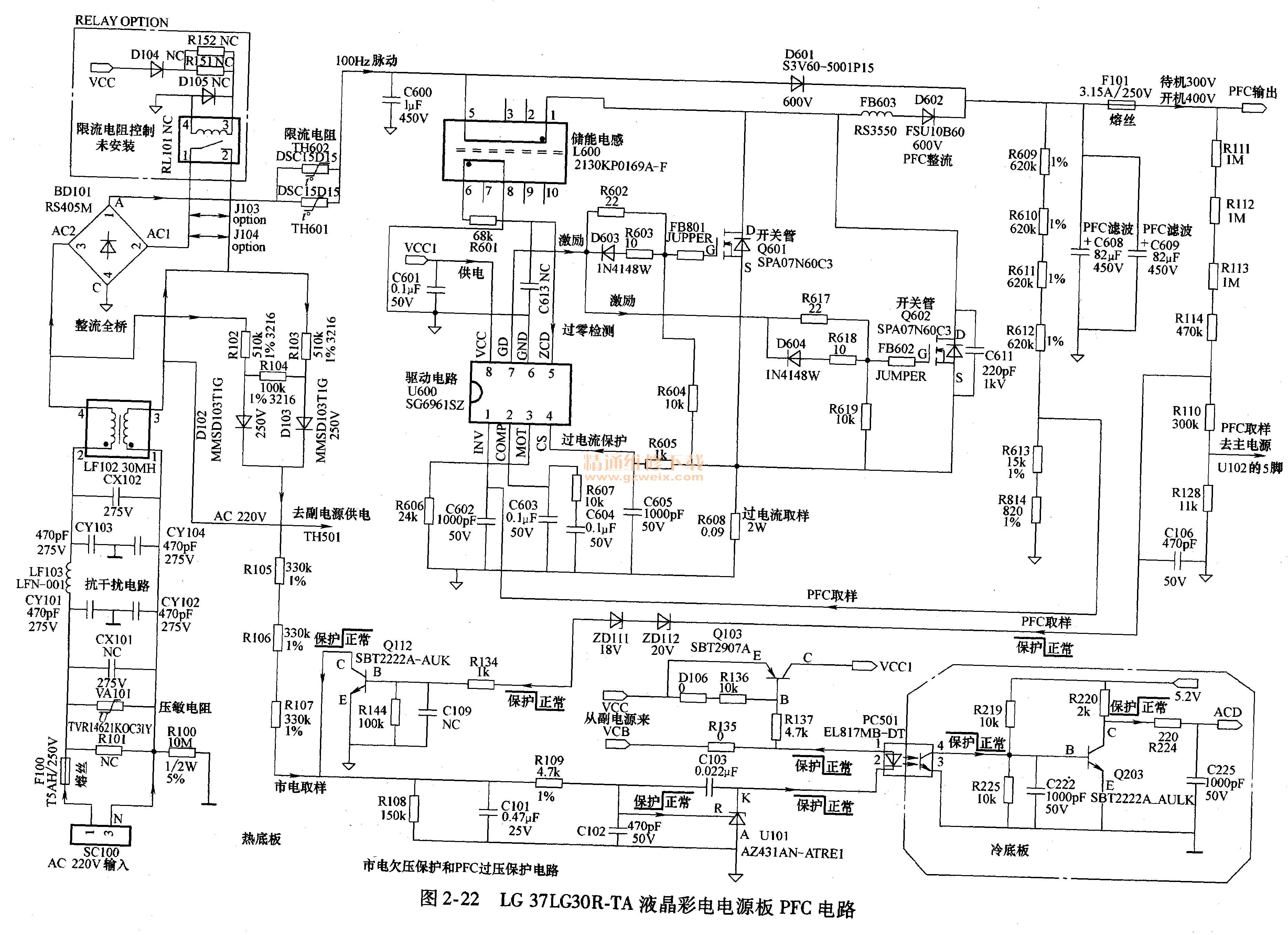

LG 37LG30R-TA液晶彩电采用的电源板中的PFC电路如图2-22所示，由驱动控制电路U600（SG6961SZ），大功率MOSFET开关管Q601、Q602，储能电感L600，充电电路D602、C608、C609组成有源PFC电路。通过电感来校正电流的相位，使电流与电压相位一致从而提高功率因数，并防止电路产生的多次谐波对电网的干扰，提高电源的有效利用率。
（1）SG6961SZ简介

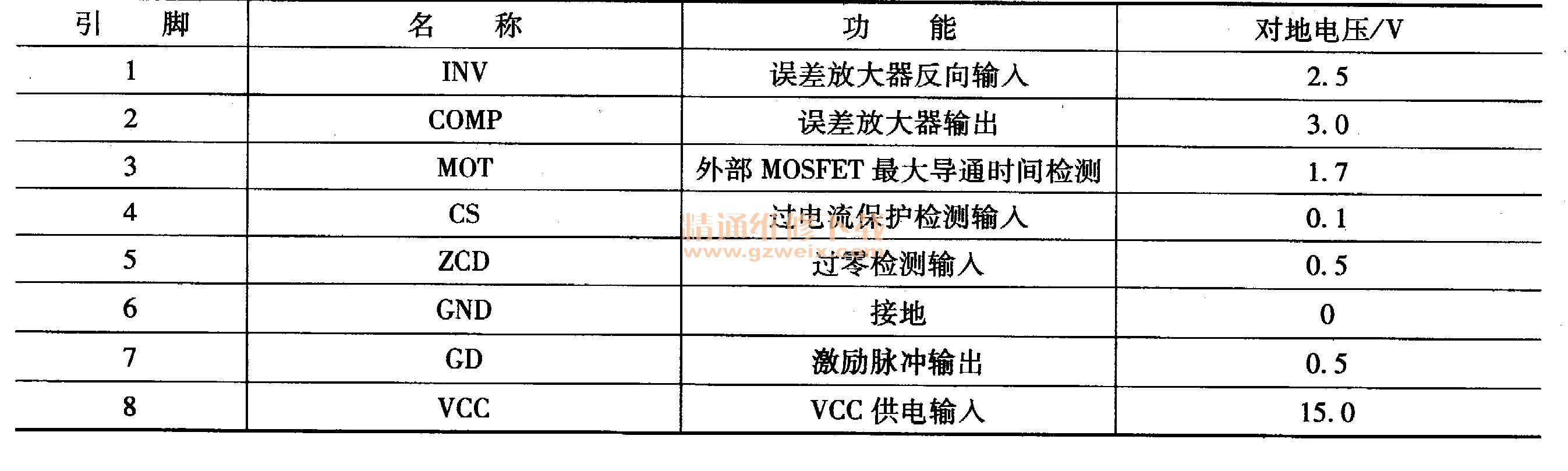

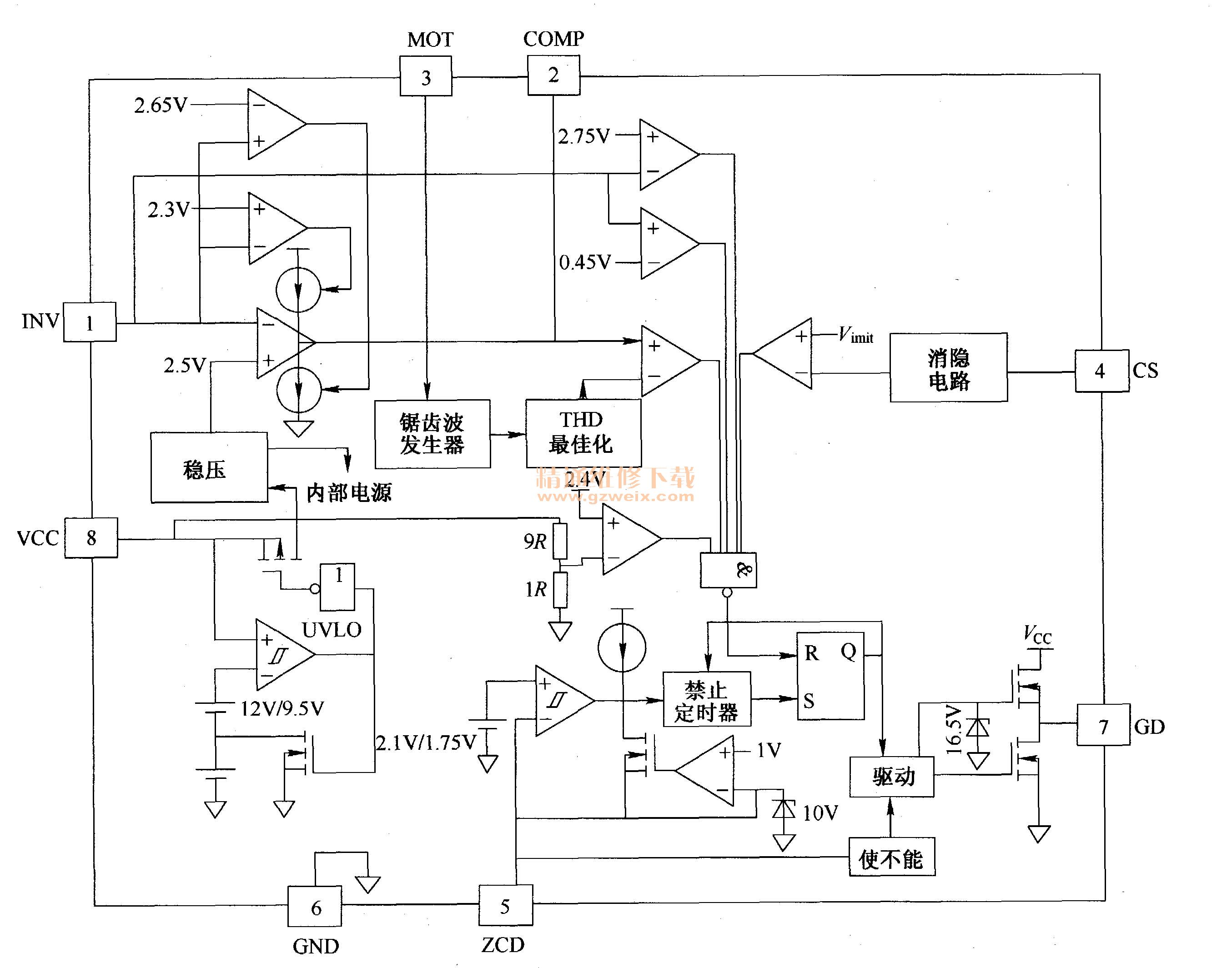

SG6961 SZ是崇贸科技公司推出的PFC控制器，内部电路框图如图2-23所示，内含锯齿波发生器、电压调制器、总谐波失真优化、误差放大和零电流检测等电路，具有过电压、过电流保护功能。SG6961 SZ的引脚功能和对地电压见表2-8。
（2）启动工作过程
AC 220V市电由全桥BD101整流和C600滤波后，由于C600容量小，得到100Hz的脉动电压，经过储能电感L600加到MOSFET开关管Q601、Q602的D极，遥控开机后，副电源提供的VCC1电压送到SG6961SZ的8脚，为其提供VCC工作电压，SG6961SZ启动工作，从7脚输出驱动脉冲，推动大功率MOSFET开关管Q601、Q602工作于开关状态，PFC电路启动工作，储能电感L600储存的感应电压与AC 220V市电整流滤波后输出的脉动直流电压相叠加，经D602整流，向C608、C609充电，产生约400V的PFC直流电压，向副电源和主电源供电。
（3）稳压控制电路
PFC电路输出电压经过R609～R612与R613、R614分压后连接到SG6961SZ的1脚，作为PFC输出反馈，经内部比较放大转换成控制电压加到PFC调制器的反相端；如果PFC输出电压升高，注入SG6961 SZ的1脚反馈电压升高，经调节单元处理控制SG6961SZ的7脚输出方波脉冲占空比减小，PFC输出电压回落到设定值。
（4）过零控制电路
储能电感L600次级感应电压经R601送到U600的5脚，对脉冲电压的过零相位进行检测，调整激励脉冲的起控点，达到调整脉冲相位和减小MOSFET开关管损耗的目的。
（5）过电流保护电路
过电流保护电路由SG6961SZ的4脚内外电路组成，R608作为Q601、Q602的S极电阻，两端的电压降反映了Q601、Q602电流大小，SG6961 SZ的4脚通过R605对R608的电压降进行检测。当R608两端的电压降增大，使SG6961SZ的4脚电压升高到保护设定值时，SG6961SZ会立即关闭PFC脉冲输出，达到保护的目的。
（6）市电欠电压和PFC输出过高保护电路
该保护电路对VCC1控制电路进行控制。VCC1控制电路由误差放大器U101、光耦合器PC501、Q103组成，二次开机后开关机VCC控制电路输出VCC电压送到Q103的E极。Q103的B极电压受误差放大器U101、光耦合器PC501控制，误差放大器U101的R输入端外接市电欠电压保护和PFC过电压保护电路，市电电压和PFC输出电压正常时，U101、PC501导通，迫使Q103导通，输出的VCC1电压为PFC驱动电路U600供电，PFC电路正常工作。
市电欠电压保护电路：AC 220V市电经D102、D103整流后，再经R105、R106、R107与R107分压取样、C101滤波，送到U101的R端，市电电压正常时，送到U101的R端电压较高，U101导通，光耦合器PC501导通，Q103导通，输出VCC 1电压；当市电电压过低时，送到U101的R端电压降低，U101由导通变为截止，光耦合器PC501截止，
Q103截止，切断VCC1电压，PFC电路停止工作，主电源检测到PFC电压过低，也停止工作。
PFC过电压保护电路：由稳压管ZD111、ZD112和Q112组成，对U101的R端电压进行控制。PFC电压正常时，经R111～R114与R110、R128分压采样后的电压低于36V，不能击穿稳压管ZD111、ZD112、Q112截止，对U101的R端电压不产生影响；当PFC输出电压过高时，取样电压高于36V时，击穿稳压管ZD111、ZD112、Q112导通，将U101的R端电压拉低，U101由导通变为截止，光耦合器PC501截止，Q103截止，切断VCC1电压，PFC电路停止工作，主电源检测到PFC电压过低也停止工作。
需要说明的是，光耦合器PC501的冷地端光敏晶体管与Q203组成的ACD控制电路相连接，当市电电压和PFC电压正常时，PC501导通，其光敏晶体管导通，Q203截止，输出高电平的ACD电压，经连接器P201的18脚输出，送到主板，主板受控电路正常工作；当市电过低保护或PFC输出过高保护启动时，PC501截止，其光敏晶体管截止，Q203导通，输出低电平的ACD电压，主板受控电路停止工作。
2．副电源电路
LG 37LG30R-TA液晶彩电采用的电源板中的副电源电路如图2-24所示。副电源主要由集成块U500（NCP1207ADR2G）、开关管Q502、变压器T501、稳压控制电路U201、光耦合器PC502等元器件组成，为整机控制系统提供5V电压和14V电压，5V电压为主板控制系统供电，14V电压经Q205控制后，输出12V电压，为小信号处理电路供电。
