创维49G7200型机(8H87机芯),开机后屏上有很暗的图像,伴音正常
来源:家电维修  作者:佚名  2017-12-16 16:08:42

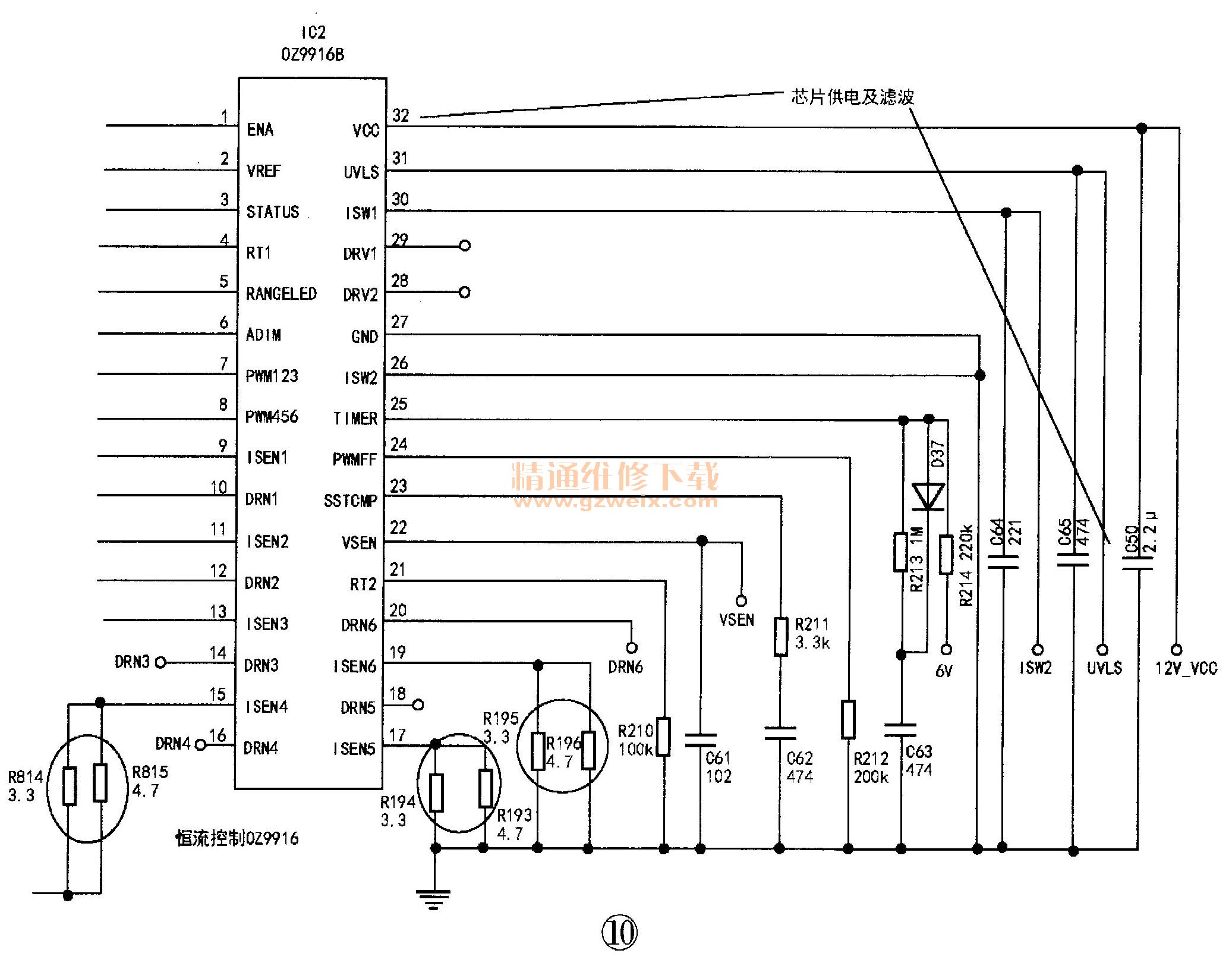

    分析检修:开机测试,发现LED背光不亮,重点检查恒流板。首先检查BOOST(升压)电路,检测升压管Q12、Q13正常,但栅极电压异常,由此判断LED恒流控制电路有问题。检查恒流控制芯片OZ9916B的供电,发现供电端32脚电压远低于正常值12V,检查该脚外围电容C50(见图10),发现漏电严重,将其换新后故障排除。

    提示:实修发现,恒流控制芯片OZ9916B损坏率较高,须注意。
